X-ray荧光-XRF Positive Material Identification (PMI) 材料可靠性鉴定-XRF合金比对

文章-横幅

合金比对/牌号匹配/客制合金牌号新增

Positive Material Identification (PMI)
用于分析和鉴定材料等级和合金成分,以进行质量和安全控制。
通常用于金属合金的分析,通过按其组成元素的百分比读取元素的含量来确定成份。

PMI的典型分析方法为X射线荧光分析(XRF)
非破坏性分析XRF应用在分析检测的领域相当广,然而PMI对于工业生产厂的操作人员和部件供货商来说,材料成份的辨别工作非常重要;合金混淆错误会导致部件报废,迫使工厂停产,甚至可能会造成人身安全的危害。

手持式XRF分析仪为一个PMI鉴定的必要工具,通过XRF操作分析可以:
  • 查找合金混料
  • 确保产品/部件已使用正确的合金制造
  • 检查是否使用了错误的材料
  • 确保成份符合正确的标准和规范
  • 确保焊接部件使用了正确的填充材料/焊料

Vanta XRF分析仪已内建数百笔常见的合金牌号数据库,最快3~5秒即可完成合金牌号比对,已建立数据库的常见合金类型有:
不锈钢 304/ 309/ 310/ 316/ 317/ 321…等
铬钼钢/低合金钢 4130/ 4140/ 4340…等
镍合金和镍/钴合金 Monel 400/ Monel K500/ C276/ Inconel 718 ...等
铜合金 C314/ C360/ C642/ C715/ C836/ C863…等
铝合金 1100/ 2024/ 5042/ 6061/ 6063/ 7050…等
锆合金 Zr2/ Zr4/ Zr702/ Zr704 ...等
钛合金 Gr1/ Gr2 /Gr3 /Gr4/ Gr5/ Gr7...等
钴合金 HS-21/ HS-23/ F75/ Ultimet ...等
当然,若用户有特殊的牌号也可自行建立于仪器的数据库中,透过已知元素浓度范围及成份,客制金属牌号数据库,达成质量筛检。

合金数据建立的流程

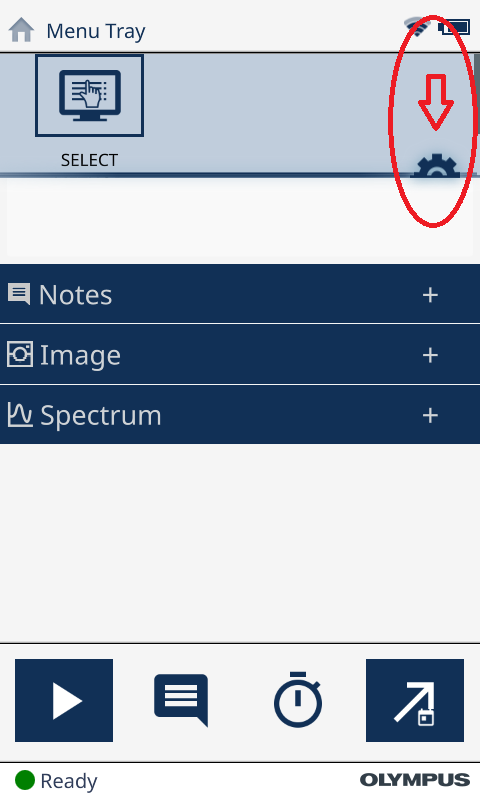

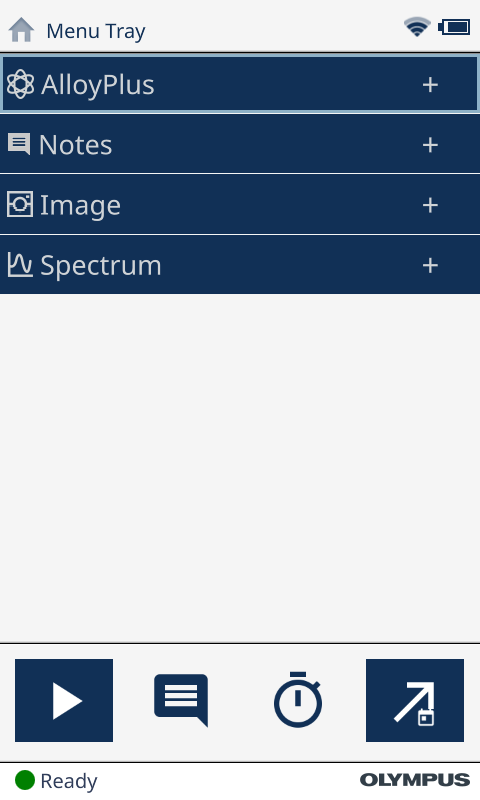

1. 进入仪器量测画面后,按着接口右上方往下拉,进入设定页
Vanta XRF下拉功能选单01Vanta XRF下拉功能选单02
▲图1. Vanta XRF下拉功能选单

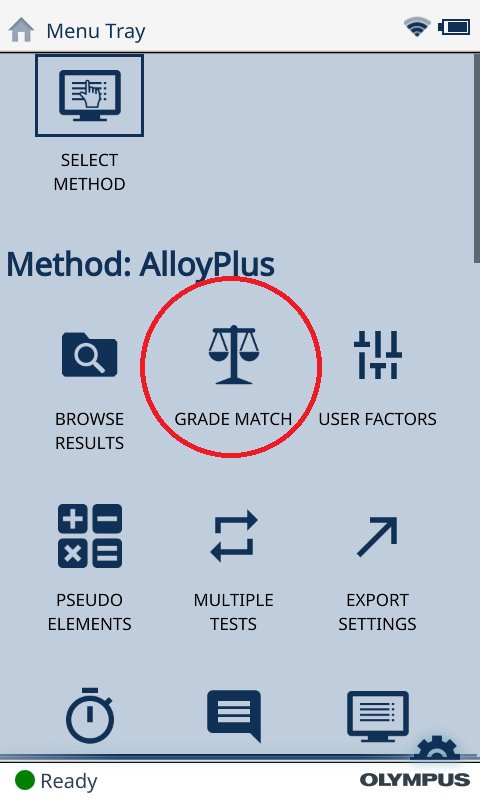

2. 点选Grade Match
Vanta XRF 合金牌号比对功能设定
▲图2. Vanta XRF 合金牌号比对功能设定

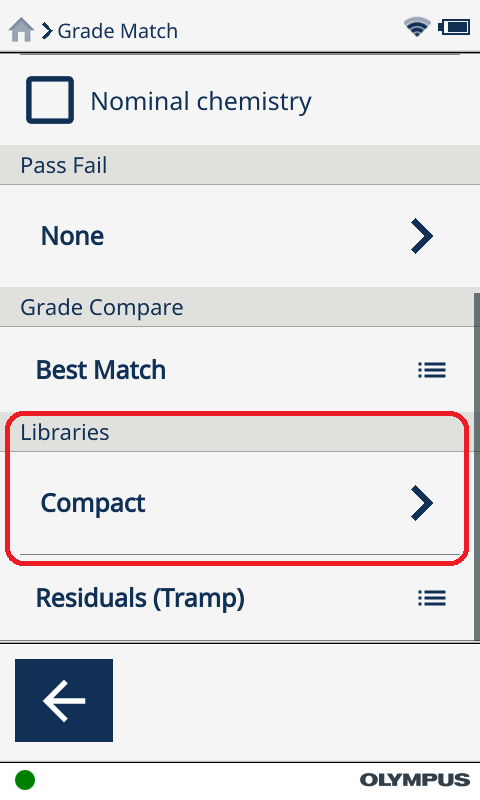

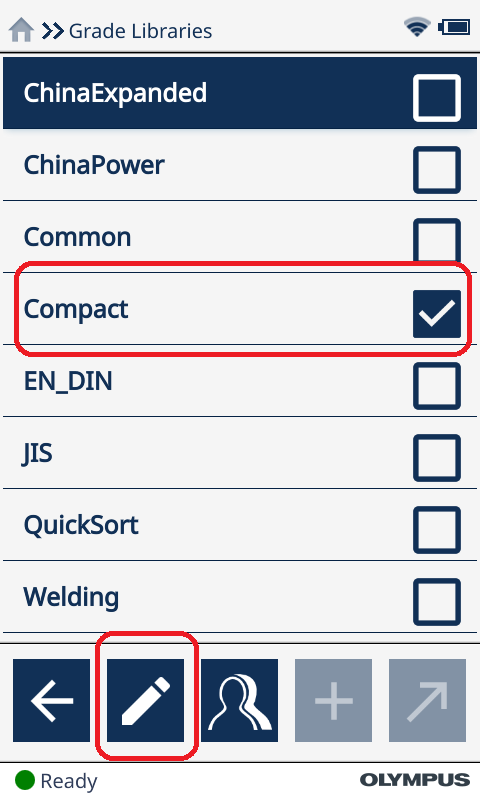

3. 于Libraries下方点选Compact后,点击下方编辑
 图3. Vanta XRF 合金牌号新增流程01 图3. Vanta XRF 合金牌号新增流程02
  ▲图3. Vanta XRF 合金牌号新增流程

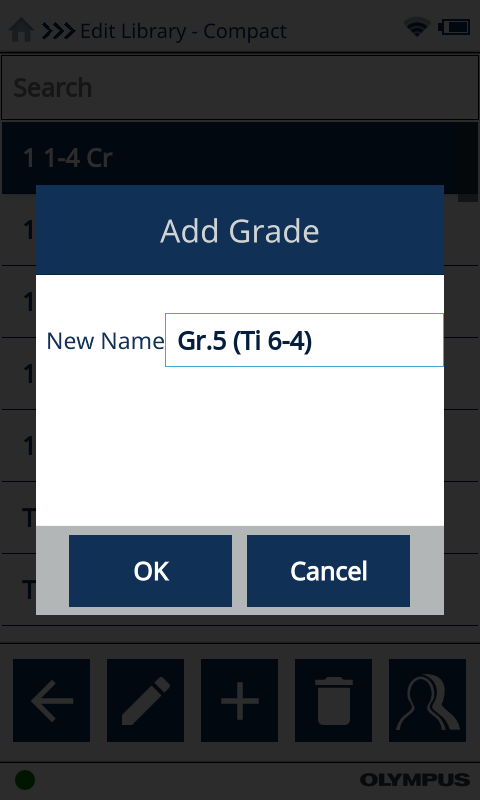

4. 进入到Compact数据库后,点击下方”十”进行新增牌号名称
本次我们输入钛合金Gr.5 为范例
图4. Vanta XRF 合金牌号新增钛合金Gr.5 (Ti 6-4)
▲图4. Vanta XRF 合金牌号新增钛合金Gr.5 (Ti 6-4)

5. 牌号名称命名完毕后,将下图的选项核取勾选
藉由下方的”十”新增牌号规管的元素,输入规范的浓度最大最小值
图5. Vanta XRF 合金牌号新增流程01

图5. Vanta XRF 合金牌号新增流程02 图5. Vanta XRF 合金牌号新增流程03

▲图5. Vanta XRF 合金牌号新增流程

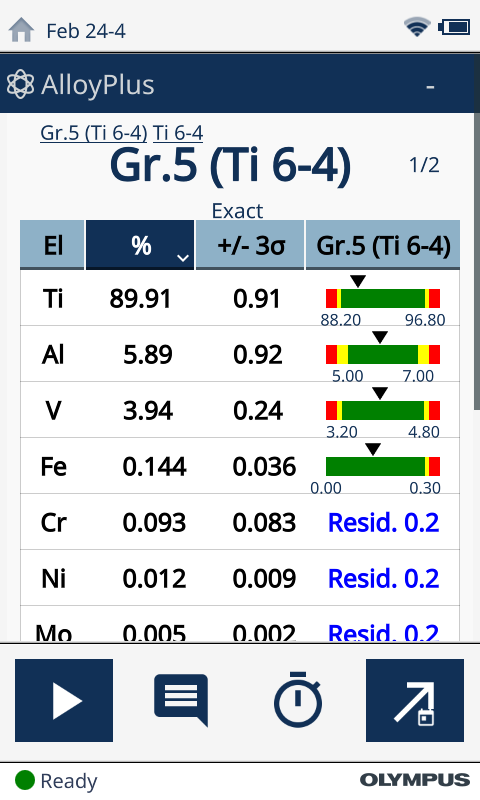

6. 离开新增页面进行样品测试
图6. Vanta XRF Gr.5 (Ti 6-4) 合金比对结果
▲图6. Vanta XRF Gr.5 (Ti 6-4) 合金比对结果

以上所介绍为合金比对功能新建数据库的方法,若有相关使用问题或检测的需求,欢迎与我们联络!
