X-ray荧光-XRF 白铁回收业者使用XRF检测表面残留磷(P)含量之流程原因说明
问题解决方案
白铁回收大盘在将废白铁贩卖给熔炼厂时，通常会被要求磷含量需小于0.1%，原因是过高的磷会腐蚀锅炉内的耐火材进而降低锅炉寿命、在重新熔炼的过程中也会降低不锈钢的强度和延展性。许多白铁回收业者使用XRF检测成分时，磷甚至可能会高达5%，而常见的304和316成分内都仅有0.045%的，是什么原因导致磷含量飙高呢？原来，白铁在氧化生锈的过程中，环境中的磷元素可能与氧化铁产生化学反应，并吸附在白铁表面；除此之外，镀层、化学药剂、泥土等都会导致白铁表面的磷含量过高。
为了解决这些问题，除了使用XRF配合检测这一必要手段外，白铁回收业者也会采取以下步骤以降低磷含量：
1.将废白铁放入【滚筒筛沙机】，通过翻滚的方式初步去除表面的泥土与杂质。

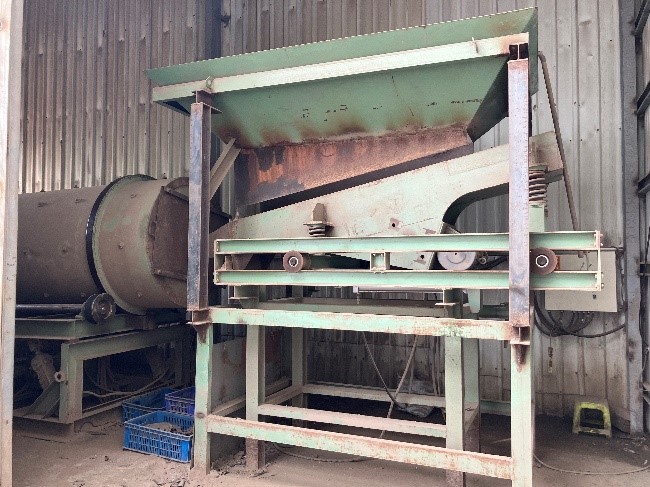

▲图一 经过翻滚后，泥土和细沙会直接从筛分筒下端通过筛网排出
2.将白铁放入【六角翻桶】进行酸洗，进一步去除白铁表面的氧化层、锈蚀及杂质。

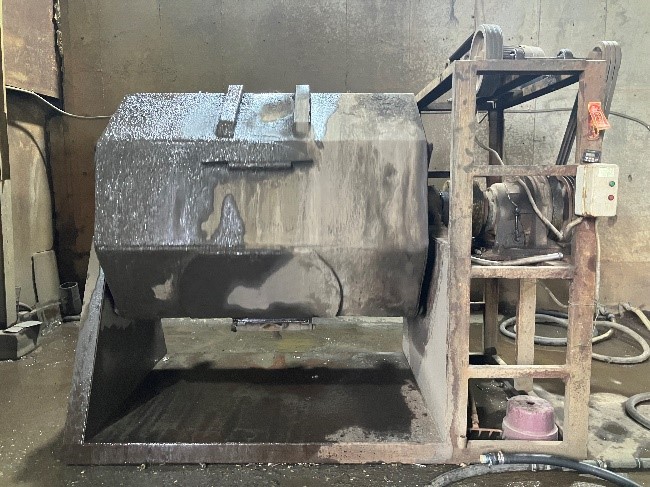

▲图二 在酸洗过程中，通常使用的酸液包括盐酸、硝酸和磷酸等。酸洗时间则需根据白铁量和表面实际情况而定。
经过翻滚及酸洗后的白铁，经XRF实测可将磷含量降低至0.1%以下，数据如下：
| 状态 | 表面残留之磷(P)含量 |
| 原废白铁 | 3-5% |
| 翻滚后 | 0.3%-0.6% |
| 酸洗后 | <0.1% |
实务上来说，每一批回收之白铁表面残留元素浓度都不尽相同，业者也可能遇到白铁料号分辨的问题（如316错认为304则会损失不小）；重要的是，业者需拥有准确快速的检测废五金成分的手段，Evident Olympus XRF便是最好的帮手。
| Evident Olympus XRF 微量元素检测性能（检测下限LOD） | |||
| 元素 | 磷 (P) | 硫 (S) | 硅 (Si) |
| 高阶M系列 | 0.0045%（45ppm） | 0.005%（50ppm） | 0.01%（100ppm） |
| 高阶C系列 | 0.015%（150ppm） | 0.02%（200ppm） | 0.03%（300ppm） |

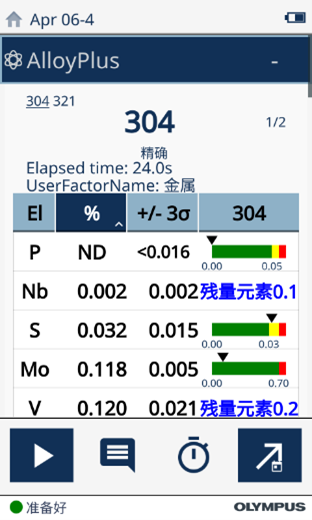

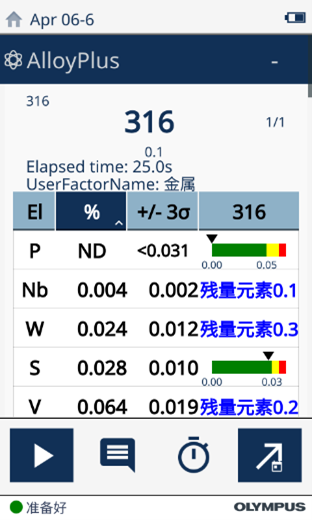

▲图三 304和316白铁磷含量<0.045%，中阶设备之检测下限(0.015%)就已绰绰有余
其他相關訊息
-
18 Nov.2024热分析-DMA 动态热机械分析仪DMA的多种夹具及模数(Modulus)差异与应用
-
11 Nov.2024X-ray影像-XRF 牙科医学中运用Evident Vanta (XRF)荧光元素分析仪说明
-
04 Nov.2024X-ray荧光-XRF Hitachi 桌上型XRF精确管控饰品中重金属三大优势
