Positive Material Identification (PMI)
用于分析和鉴定材料等级和合金成分，以进行质量和安全控制。
通常用于金属合金的分析，通过按其组成元素的百分比读取元素的含量来确定成份。
用于分析和鉴定材料等级和合金成分，以进行质量和安全控制。
通常用于金属合金的分析，通过按其组成元素的百分比读取元素的含量来确定成份。
非破坏性分析XRF应用在分析检测的领域相当广，然而PMI对于工业生产厂的操作人员和部件供货商来说，材料成份的辨别工作非常重要；合金混淆错误会导致部件报废，迫使工厂停产，甚至可能会造成人身安全的危害。
手持式XRF分析仪为一个PMI鉴定的必要工具，通过XRF操作分析可以：
- 查找合金混料
- 确保产品/部件已使用正确的合金制造
- 检查是否使用了错误的材料
- 确保成份符合正确的标准和规范
- 确保焊接部件使用了正确的填充材料/焊料
Vanta XRF分析仪已内建数百笔常见的合金牌号数据库，3~5秒即可完成合金牌号比对，已建立数据库的常见合金类型有：
| 不锈钢 304/ 309/ 310/ 316/ 317/ 321…等 |
| 铬钼钢/低合金钢 4130/ 4140/ 4340…等 |
| 镍合金和镍/钴合金 Monel 400/ Monel K500/ C276/ Inconel 718 ...等 |
| 铜合金 C314/ C360/ C642/ C715/ C836/ C863…等 |
| 铝合金 1100/ 2024/ 5042/ 6061/ 6063/ 7050…等 |
| 锆合金 Zr2/ Zr4/ Zr702/ Zr704 ...等 |
| 钛合金 Gr1/ Gr2 /Gr3 /Gr4/ Gr5/ Gr7...等 |
| 钴合金 HS-21/ HS-23/ F75/ Ultimet ...等 |
合金数据建立的流程

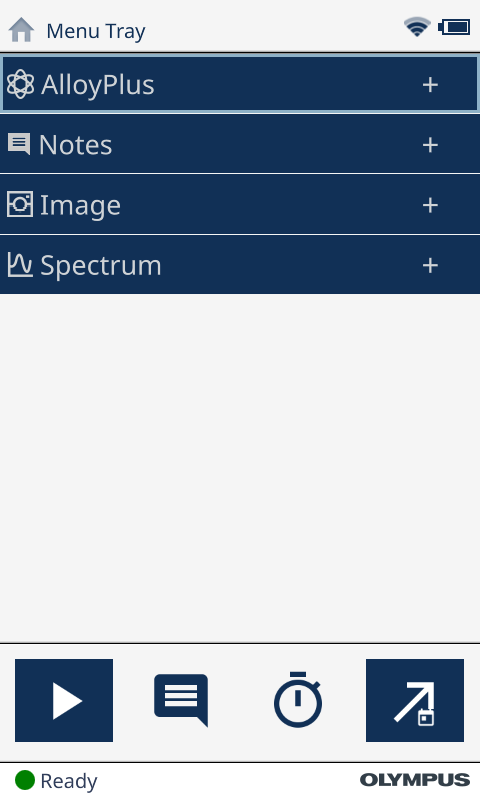

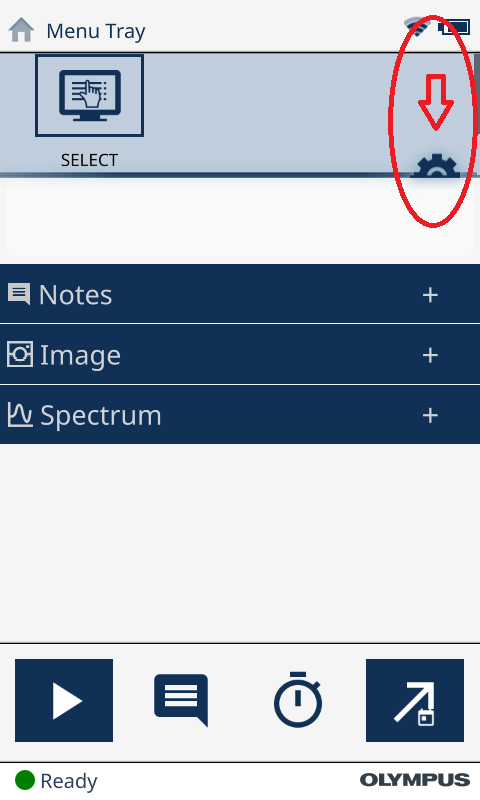

1. 进入仪器量测画面后，按着接口右上方往下拉，进入设定页
▲图1. Vanta XRF下拉功能选单

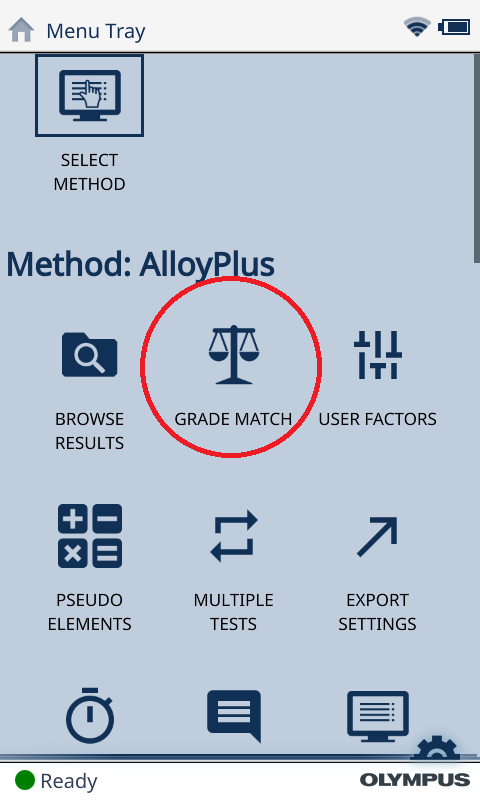

2. 点选Grade Match
▲图2. Vanta XRF 合金牌号比对功能设定

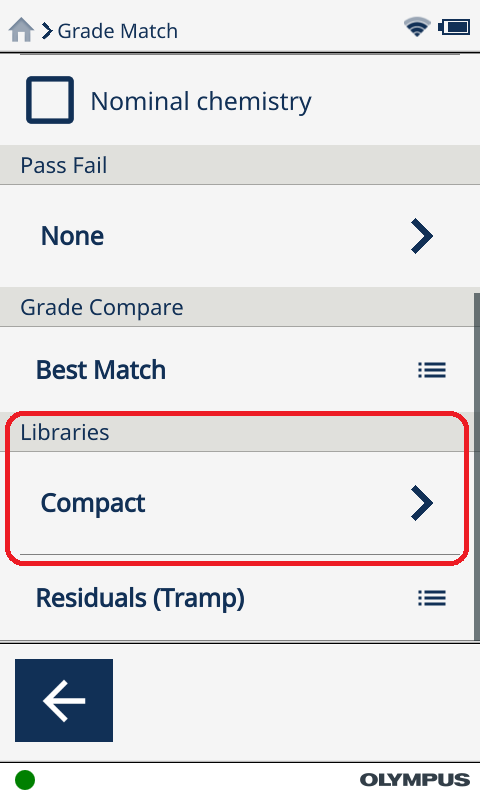

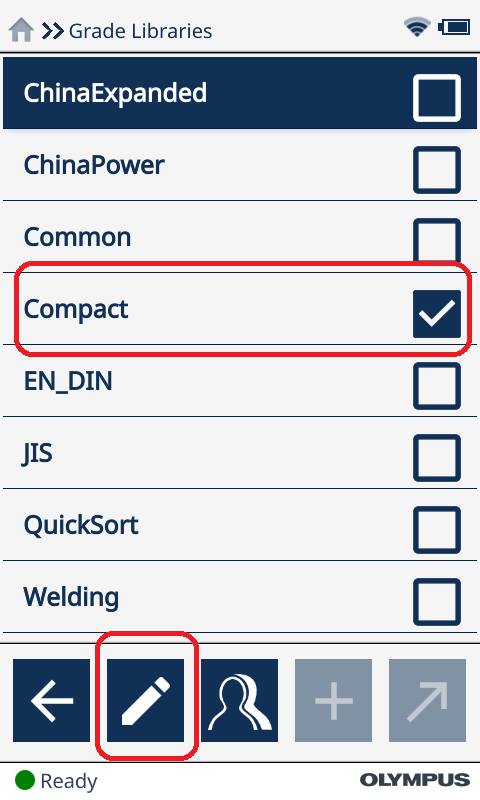

3. 于Libraries下方点选Compact后，点击下方编辑
▲图3. Vanta XRF 合金牌号新增流程

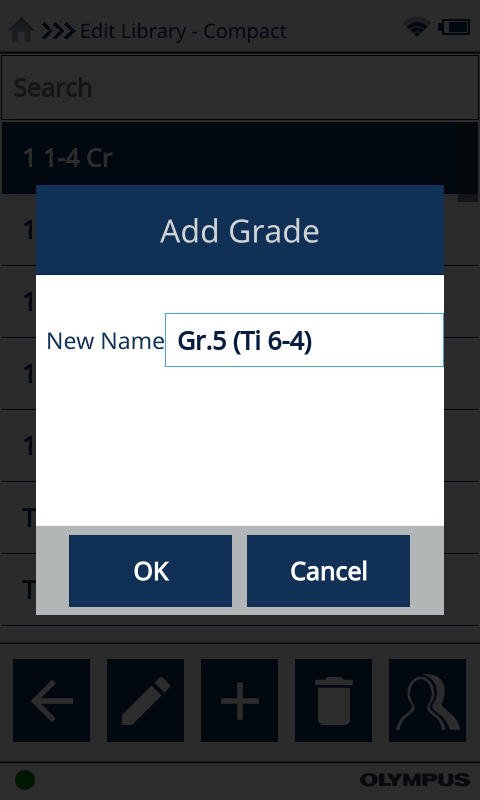

4. 进入到Compact数据库后，点击下方”十”进行新增牌号名称
本次我们输入钛合金Gr.5 为范例
▲图4. Vanta XRF 合金牌号新增钛合金Gr.5 (Ti 6-4)

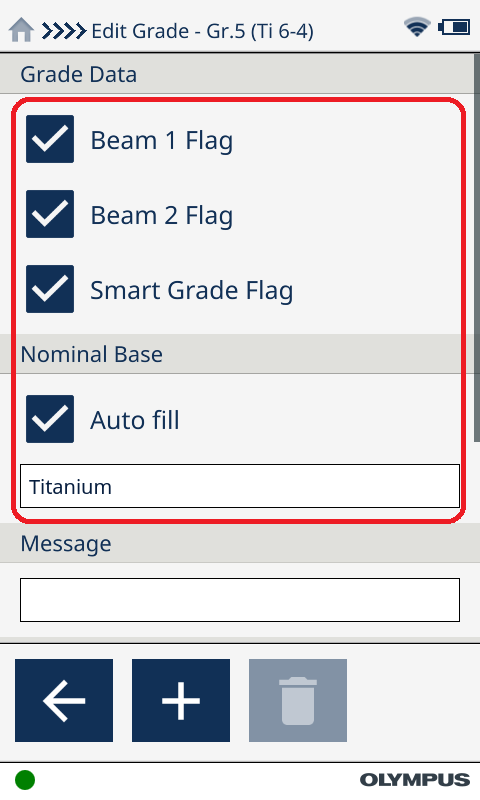

5. 牌号名称命名完毕后，将下图的选项核取勾选

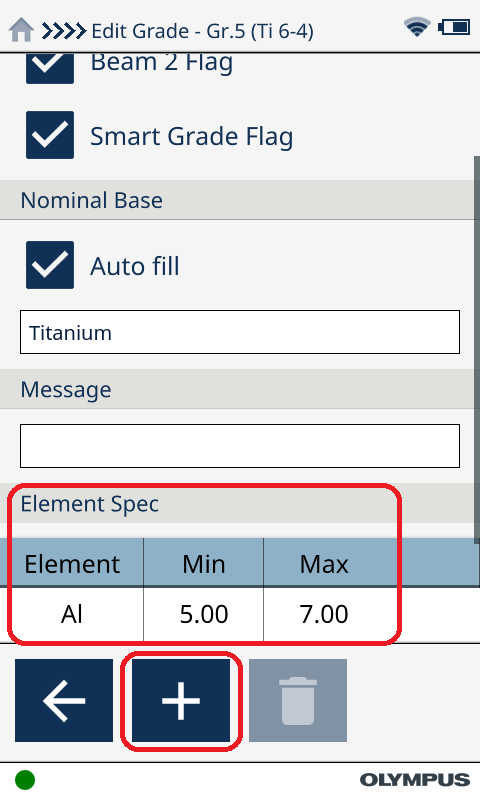

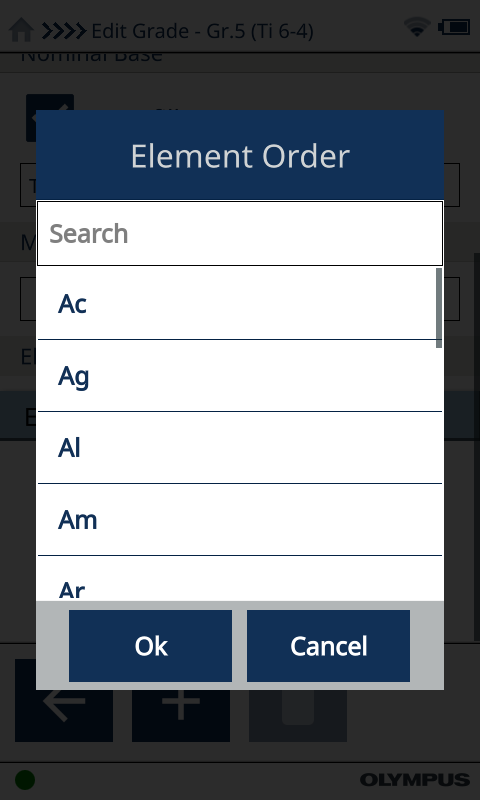

藉由下方的”十”新增牌号规管的元素，输入规范的浓度大小值
 |
 |
 |
▲图5. Vanta XRF 合金牌号新增流程
6. 离开新增页面进行样品测试

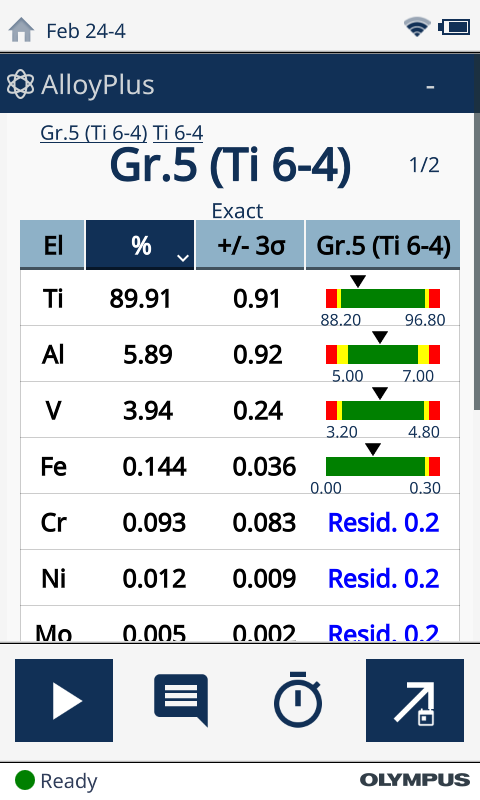

▲图6. Vanta XRF Gr.5 (Ti 6-4) 合金比对结果
以上所介绍为合金比对功能新建数据库的方法，若有相关使用问题或检测的需求，欢迎与我们联络！
