X-ray荧光-XRF Hitachi 日立桌上型XRF相关应用 - 合金牌号自动比对功能
对于XRF的印象是否还停留在RoHS法规的快筛仪器呢?在XRF的检测原理有着非破坏及可同时测得多种元素的条件下,其实还有更多方便的功能可以利用,今天跟大家分享的就是「合金匹配」的功能。
「合金匹配」顾名思义就是比对合金之间的匹配程度,其原理为先在仪器中建立各种标准品的能谱,之后再测量样品的能谱,藉由两组能谱间的差异程度可以判断出该样品与甚么标准品相同。
与一般测量RoHS有害物质浓度不同的是,检测需要的时间大幅缩短,一般来说只需要三十秒的测量时间即可得出不错的再现性,客户大多用来比对材料的合金牌号,但善用其原理其实可以让这功能有更多的变化,以下我们举出三种的方式:原料材质比对、成品材质确认、成品质量控管。
1.原料材质比对
如果我们想要知道具体的金属牌号是甚么的话,可以先在程序中建入铜合金的数据库。▼
从结果上我们可以看到,该样品比对的结果与CDA260(对应UNS黄铜C26000)的标准片相符。▼
2.成品材质确认
第❶个样品:市售的项链,购买时标示为304不锈钢
将其与我们的数据库作比对后可发现与市面上常见的不锈钢牌号304相符。▼
第❷个样品:泰国的大象钢杯,购买时标示为304不锈钢
将其与我们的数据库作比对后可发现与市面上常见的不锈钢牌号皆不相符,
可以推测其用的原料并非不锈钢,或是其表面有其他的加工处理。▼
3.成品质量控管
我们将一个确认质量优良的产品挑出来当作标准,建入数据库后与其他样品做比对,测试结果如下:▼
以上介绍金属型号(牌号)自动比对功能及应用,可以在SEA1000A, SEA1000AII, EA1000AIII, EA1000VX, EA1200VX, SEA1200VX, EA1400, EA6000VX, SEA6000VX 等型号上使用,基本需求就是要有金属标准片,金属数据库常见的约400种,科迈斯备有数百种常见金属标准品(如不锈钢、铬钼钢、铜合金、镍合金、镁铝合金、锌合金、钛合金…等等众多合金标准品),可以依客户需求客制化建立金属数据库,让Hitachi 桌上型XRF也具备有金属分析仪PMI的强大功能!
「合金匹配」顾名思义就是比对合金之间的匹配程度,其原理为先在仪器中建立各种标准品的能谱,之后再测量样品的能谱,藉由两组能谱间的差异程度可以判断出该样品与甚么标准品相同。
与一般测量RoHS有害物质浓度不同的是,检测需要的时间大幅缩短,一般来说只需要三十秒的测量时间即可得出不错的再现性,客户大多用来比对材料的合金牌号,但善用其原理其实可以让这功能有更多的变化,以下我们举出三种的方式:原料材质比对、成品材质确认、成品质量控管。
1.原料材质比对

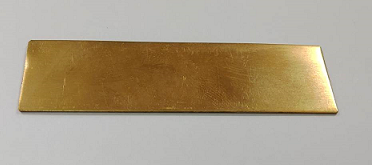

这是较为常见的用法PMI合金比对(Positive Material Identification), 原料的成分通常比较纯粹,匹配的结果较为明确,右图是我们的样品,从颜色可以判断出应该是黄铜片。 |

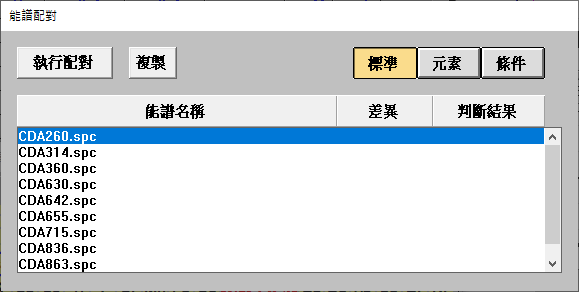

如果我们想要知道具体的金属牌号是甚么的话,可以先在程序中建入铜合金的数据库。▼

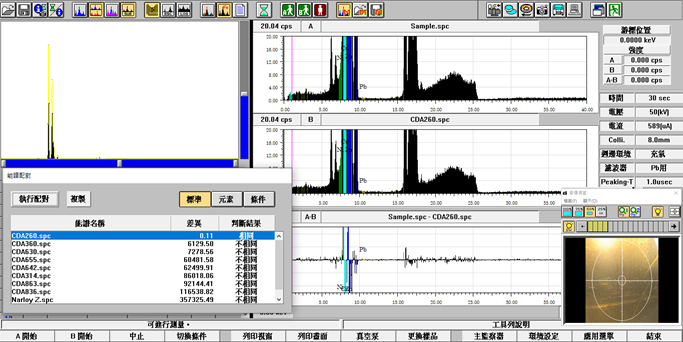

之后放入样品开始测量,待测量完成后点击”执行配对”即可看到比对结果。▼

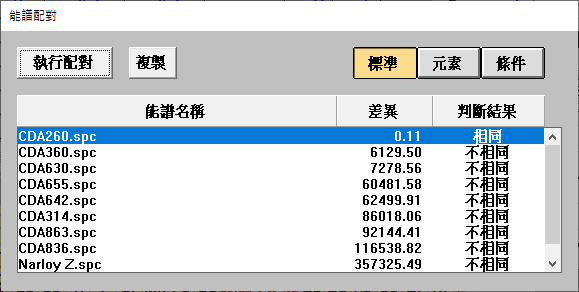

从结果上我们可以看到,该样品比对的结果与CDA260(对应UNS黄铜C26000)的标准片相符。▼
2.成品材质确认
如果我们手上的样品是一个已经完工的成品的情况下,可否知道其主要的材质呢? 我们以两个不锈钢制品来做说明。

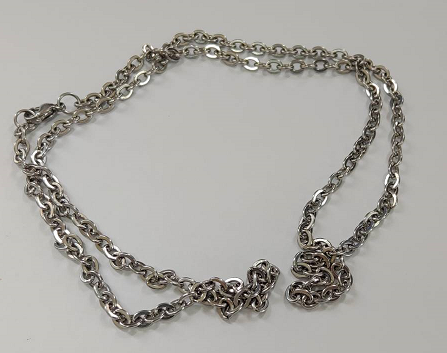

第❶个样品:市售的项链,购买时标示为304不锈钢
将其与我们的数据库作比对后可发现与市面上常见的不锈钢牌号304相符。▼

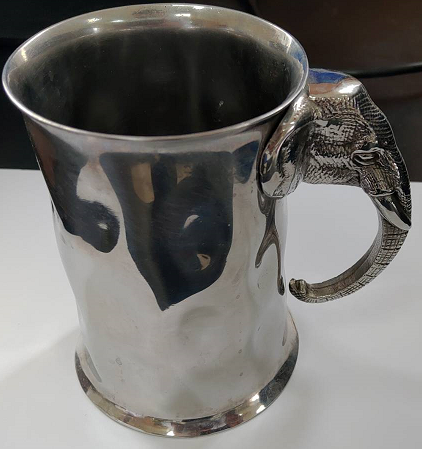

第❷个样品:泰国的大象钢杯,购买时标示为304不锈钢

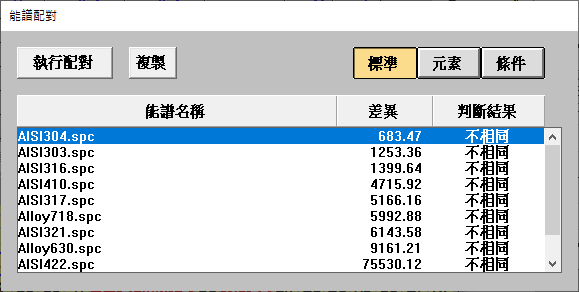

将其与我们的数据库作比对后可发现与市面上常见的不锈钢牌号皆不相符,
可以推测其用的原料并非不锈钢,或是其表面有其他的加工处理。▼
3.成品质量控管
合金匹配的功能也可以应用在同类型的产品做质量控管上,以这个橡胶制品为例,在表面涂布了含氯的特殊涂层,也可以利用能谱的比对来确定涂布状况是否理想。 |

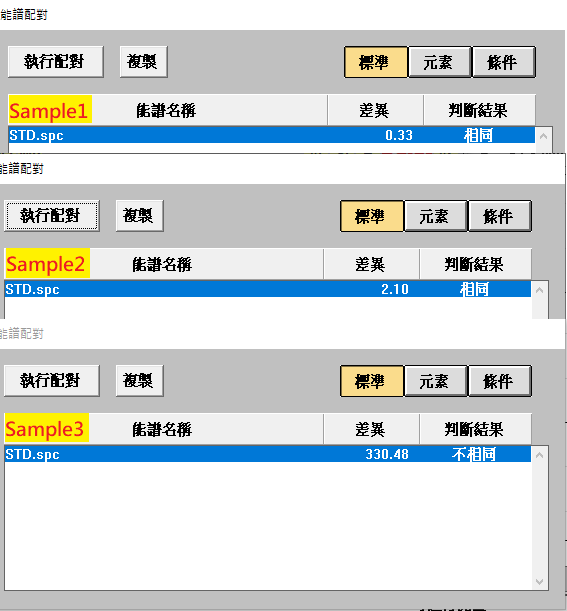

我们将一个确认质量优良的产品挑出来当作标准,建入数据库后与其他样品做比对,测试结果如下:▼
可以看到Sample1、2的匹配结果是相同的,但Sample3的结果为不相符,因此可针对3号样品进行品管上的排除,或是进一步的制程改善以提高良率。
以上介绍金属型号(牌号)自动比对功能及应用,可以在SEA1000A, SEA1000AII, EA1000AIII, EA1000VX, EA1200VX, SEA1200VX, EA1400, EA6000VX, SEA6000VX 等型号上使用,基本需求就是要有金属标准片,金属数据库常见的约400种,科迈斯备有数百种常见金属标准品(如不锈钢、铬钼钢、铜合金、镍合金、镁铝合金、锌合金、钛合金…等等众多合金标准品),可以依客户需求客制化建立金属数据库,让Hitachi 桌上型XRF也具备有金属分析仪PMI的强大功能!
