X萤光-XRF RoHS 2.0 绿色环保规范总体检【更新日期: 2022/03/28】
【更新日期: 2022/03/28】
2006年开始，欧盟正式制定RoHS指令，管制电子电器设备中《有害物质禁用指令》。这10年来，RoHS指令随着绿色环保规范与时俱进 (详见表1)。
2006年开始，欧盟正式制定RoHS指令，管制电子电器设备中《有害物质禁用指令》。这10年来，RoHS指令随着绿色环保规范与时俱进 (详见表1)。
欧盟RoHS2.0指令发展一览表 |
|
|---|---|
| 指令发布时间 | 指令主轴 |
| 2006/07/01 | RoHS指令(2002/95/EC)实施管制 |
| 2011/07/01 | 新RoHS指令(RoHS2.0)(2011/65/EU)发布 |
| 2011/07/21 | 新RoHS指令(RoHS2.0)正式生效 |
| 2012/12/18 | 《医疗器材》纳入RHS指令规范 |
| 2013/01/02 | RoHS指令(2002/95/EC)废止 欧盟各国必须于2013年1月2日前将新指令(2011/65/EU)(RoHS2.0)更新到当地法律 |
| 2014/7 | 开始涵盖第8类医疗电子设备与第9类消费监控设备 纳入RHS2.0指令规范 |
| 2015/06/04 | RoHS2.0指令(2015/863/EC)发布 将四项塑化剂增加至AnnexI清单中 |
| 2015/06/24 | RoHS2.0指令(2015/863/EC)正式生效 |
| 2016/07/22 | 《体外诊断医疗器材》 纳入RoHS2.0指令规范 |
| 2016/12/31 | 将RoHS2.0 修订指令指令(2015/863/EC)转化为国内法,修订正式生效 |
| 2017/07/22 | 《工业监控设备》 纳入RHS2.0指令规范 |
| 2019/07/22 | 开始涵盖第11类(1-10类未涵的)所有其它电电子设备 开始实施RoHS2.0之四项目塑化剂指令规范 |
| 2021/07/22 | 开始涵第8类(医疗设备)和第9类(监控仪器) 开始实施RHS2.0之四项目塑化剂指令规范 |
▲表一: 欧盟RoHS 2.0指令发展
于RoHS指令(2002/95/EC)中，规范电子电器设备中之铅(Pb)、汞(Hg)、铬(Cr)元素不得检出超过0.1%含量，镉(Cd)元素不得超过0.01%含量。同时RoHS指令(2002/65/EU)也将卤素规范含钠其中，多溴联苯(PBBs)、多溴联苯醚(PBDEs)含量检出不得超过0.1%含量。
2015年是RoHS指令变动大的一年，除了原先规范的六大项目外，并将四项俗称塑化剂的有机物质纳进RoHS规范中，这四项规范的含量皆不得检出超过0.1%含量，并于2019年7月22日正式实施四项塑化剂规范。
2015年是RoHS指令变动大的一年，除了原先规范的六大项目外，并将四项俗称塑化剂的有机物质纳进RoHS规范中，这四项规范的含量皆不得检出超过0.1%含量，并于2019年7月22日正式实施四项塑化剂规范。
| 限用物质 | 限值 | 欧盟(指令) IEC公告检验方法 |
|---|---|---|
| 铅 Lead | 0.1% (1000 ppm) | 2011/65/EU XRF荧光分析仪 |
| 镉 Cadmium | 0.01% (100 ppm) | |
| 汞Mercury | 0.1% (1000 ppm) | |
| 六价铬Hexavalent Chromium | 0.1% (1000 ppm) | |
| 多联苯PBBs | 0.1% (1000 ppm) | |
| 多澳联苯谜PBDEs | 0.1% (1000 ppm) | |
| 邻苯二甲酸二(2-乙基己基)酯 Bis (2-ethylhexyl) phthalate (DEHP) |
0.1% (1000 ppm) | 2015/863/EU 气相层析仪(热裂解) Py-GCMS |
| 邻苯二甲酸丁酯苯甲酯 Butyl benzyl phthalate (BBP) |
0.1% (1000 ppm) | |
| 邻苯二甲酸二丁酯 Dibutyl phthalate (DBP) |
0.1% (1000 ppm) | |
| 邻苯二甲酸二异丁酯 Diisobutyl phthalate (DIBP) |
0.1% (1000 ppm) |
在RoHS规范的六大项目中，用于检测的设备以X射线荧光分析仪(XRF)居多，主要原因为此方法是IEC 62321-3检测规范中，建议的检测分析方法。并由于XRF可以在非破坏检测下(non-destructive testing)，快速且准确检测有害物质元素是否在RoHS规范的限值中(详见表2)。
但在塑化剂之后，这四项塑化剂并不能以XRF测得，因为XRF只适用于检测无机物元素；而RoHS 2.0规范的塑化剂则为有机物质，在IEC 62321-8检测规范中，建议的检测分析方法为气相色谱质谱(GC-MS)。 XRF在检测RoHS无卤素规范中，是以总溴进行筛检。于IEC 62321-6中注明GC-MS也可用于分析RoHS电子产品中聚合物的多溴联苯PBB与多溴联苯醚PBDE含量，所以在RoHS无卤素检测上，XRF与GC-MS皆可符合其需求。

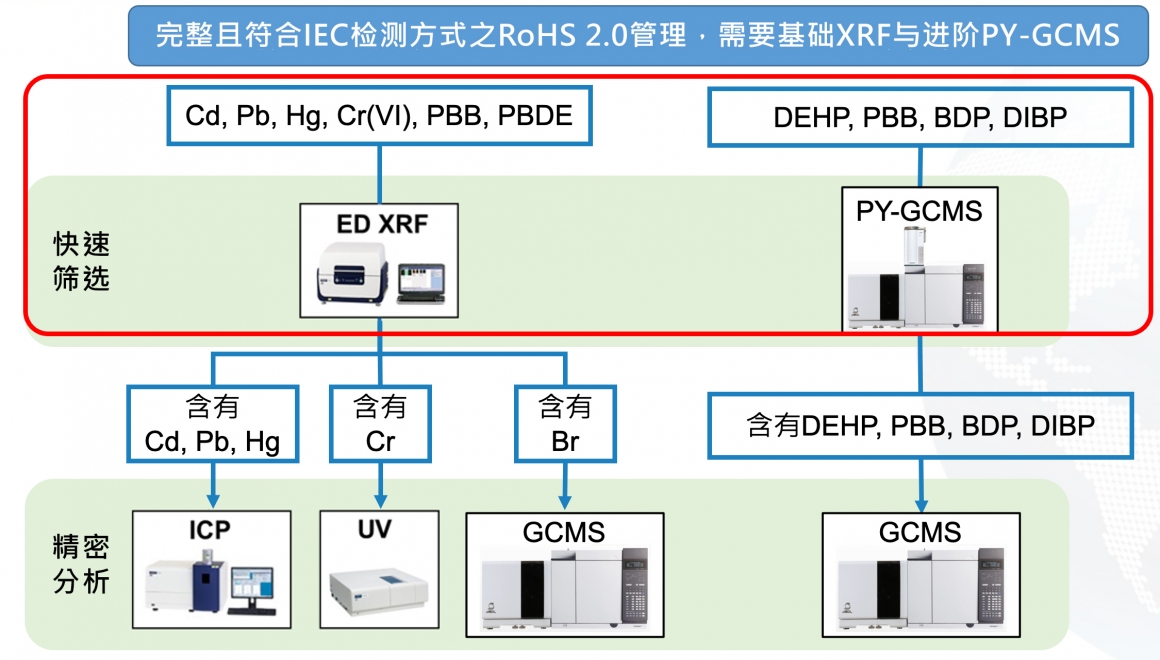

▲表三：用于完整RoHS2.0之IEC公告快筛方法
要一次符合RoHS2.0检测之规范，目前未有任何设备可同时达到两者的需求。随着绿色环保规范持续更新，限制的元素种类及允许含量必然会越来越多和越来越严格。而XRF荧光元素分析仪与GC-MS在RoHS规范中各司其职，各自扮演重要的角色。各厂商只要从原物料、制程、成品出货等全面监控，必能在RoHS管制上高枕无忧。
若有任何技术问题或产品需求，欢迎与我们联络！
