X萤光-XRF 「铅」万别超标！水龙头含铅的解决方案

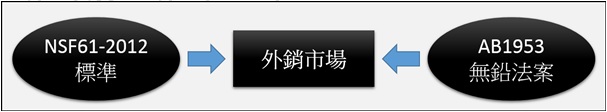

2015年10月国内爆发的「铅水管」、「铅水龙头」事件造成人心惶惶，尤其媒体新闻标题「水龙头含铅量高欧美28倍」更是令人惊愕失色。水龙头「外销市场」以欧美为大宗，依循美国国家科学基金会(National Science Foundation)之NSF61-2012标准外，并遵循AB1953无铅法案；也就是水龙头在水中溶出的含铅量不得超过5ppb外，水龙头本身含铅量不得超0.25%。

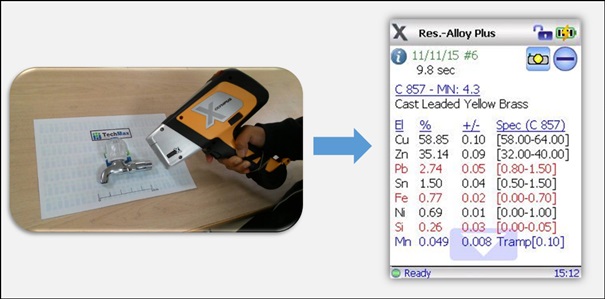

由上图我们可得知此样品为Cu 58.85% + Zn 35.14 的主成份，是黄铜(Cast Leaded Yellow Brass)的一种；对于制造商而言，我们可以清楚了解每一项产品的成份组成是否符合厂内规范。接着我们以美国AB1953无铅法案为标准，测试市面上水龙头含铅量有多少，如下图。

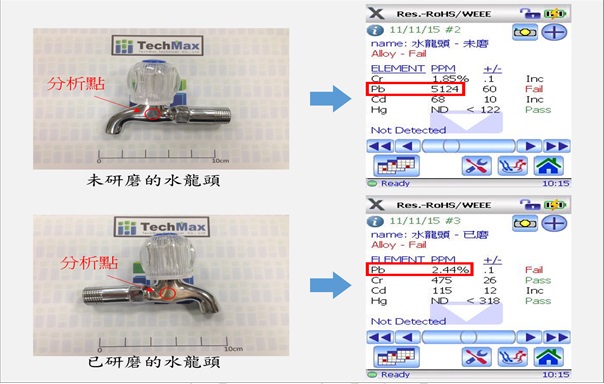

市面上大部份水龙头制程是以黄铜为基材，外层电镀铬和镍以利抗蚀及美观；如上图所示，透过Olympus Innov-X XRF金属成份分析仪成份分析发现，「未研磨水龙头」铅含量有5124ppm(约0.5%)，原因为X-ray穿透了表层电镀的铬层以及镍层，并接触到了黄铜基底；而「已研磨水龙头」代表的则是与水接触的基材（因为管内无法电镀），其铅含量高达2.44%，若按照美国AB1953无铅法案而言，此样品已超标将近十倍。

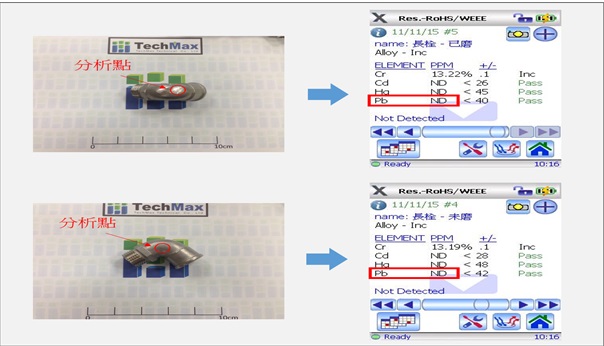

上图所示为墙内，地下内部水管之转接长栓，经由测试发现无论有无研磨，其含铅量以AB1953无铅法案皆合格，原因为其本质为不锈钢。

未来经济部标准检验局将会制定水龙头国家标准，并于未来将配合新修订国家标准CNS 8088规划，将水龙头列为应施强制性检验商品，对于国内业者将是新的挑战；也许业者拥有美国NSF无铅认证，但对于国内新法立案，在未来进料，制程技术势必因应其调整，这也是为何Olympus Innov-X XRF金属成份分析仪在业界拥有其必要性之原因。

许多企业想通过NSF61-2012测试，或是未来国内的新法，所以选择低铅铜甚至无铅铜制造水龙头，但技术难度较大而且进料成本高，Olympus Innov-X XRF金属成份分析仪同样可以做进料的价值分析，例如：铜、钖、铅、锌、铬…等的成份浓度。甚至有些制造商会采用「洗铅」的方式去除与水接触面的铅含量，其原理为利用铜与铅的熔点差；水龙头的铸造温度为1000℃以上，而铅的熔点是327.5℃，成型时铅会析出至与水接触面的表面，透过强碱洗去表面油脂，再使用强酸将表面的铅快速熔出，Olympus Innov-X XRF金属成份分析仪在「洗铅」处理的前后含铅量也可以提供对比浓度的差异性比较。

近期大众对于水龙头含铅事件感到惶恐不安，深怕含铅水喝下肚对于健康造成危害，而水龙头制造业者也兢兢业业的看待此事件对于企业未来发展造成的影响，Olympus Innov-X XRF金属成份分析仪在此为您的健康安全、生产成本、产品品质献上优质的把关。
