X-rite-色差仪各产业的生产在线色差解决方案 (造纸、卷钢涂料、汽车、塑料、透明薄膜、玻璃、纺织)

爱色丽(X-rite)色度仪在线色差解决方案

可提高生产效率，减少浪费，并使生产操作人员和质量控制人员的工作更轻松。在线测定系统是一个连续的监控系统，可以立即捕捉偏差，有效保障在容差范围之内进行生产。爱色丽为造纸业的各个阶段，如卷材涂料、塑料、镀膜玻璃、纺织和汽车行业等提供了在线颜色测量解决方案，配备齐全，投资回报期非常短。

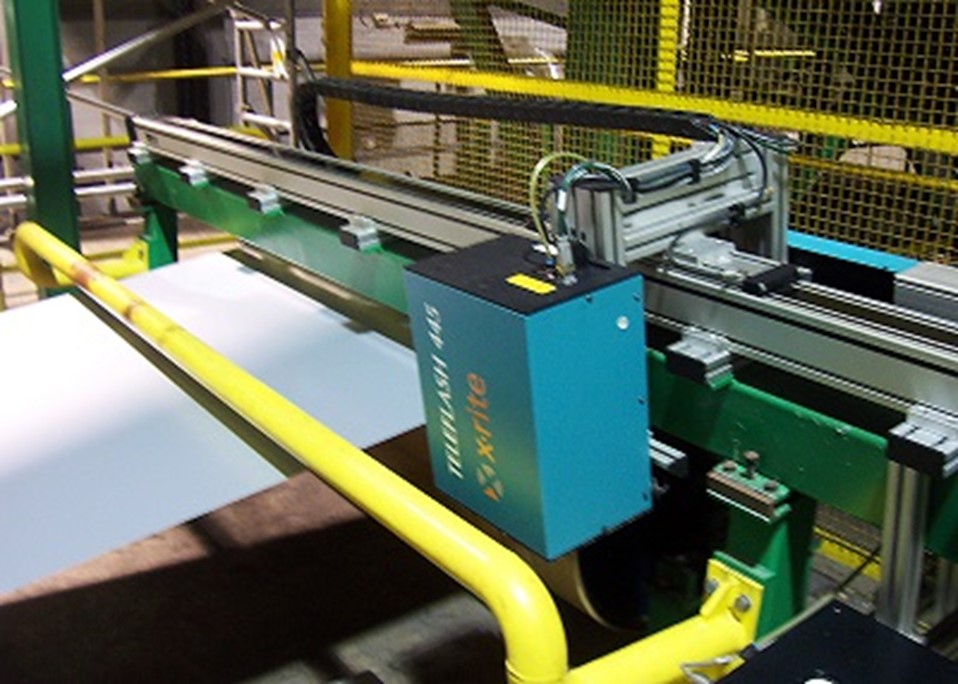

▲图一 TeleFlash445分光亮度仪安装在横梁上在生产过程中自动测量产品的左侧、中间和右侧

每套Xrite在线色差系统都配备非接触式分光亮度仪和ESWin软件。另外，还可以根据不同的应用需求选配移动机架或机械手臂定位分光亮度仪。除了作为单机使用外，系统也允许联机使用，不仅可以与过程控制系统进行通信来提供颜色测量数据或与染料泵控制器进行实时死循环颜色校正，而且能接收: 换卷、停机或长度计数等相关信号。透过网络，您可以在各个系统和不同地点之间共享颜色标准和测量结果。今天我们将介绍造纸、卷钢、汽车、塑料、玻璃和纺织等行业是如何使用爱色丽X-Rite on-line测量解决方案的。

造纸工业

为了在整个生产过程中确保颜色和亮度始终如一，爱色丽在线纸张颜色测量系统覆盖了从实验室测量到纸浆、湿纸以及卷取前测量的整个生产过程。
首先，通过安装在不锈钢护套中的ERX50在线色差(纸浆颜色)或ERX40(纸浆亮度)分光亮度仪对纸浆进行在线色差，同时通过ESWin软件记录流水线质量，在发现颜色偏差时立即提醒操作人员。而对于装饰纸，则需要在湿纸干燥前进行颜色测量，因为将纸张压在木材板上时，湿纸与成品相关联性较好。卷取前是造纸过程中常用的测量点，此时测量成品并将其与实验室结果进行比较。如果存在颜色偏差，则自动死循环颜色控制系统将保持颜色稳定，同时将启动和改抄时间缩短约50％。
该系统包括卷取前，在线测量功能来测量白色或彩色纸张上的颜色、不透明度和荧光增白剂相对含量。

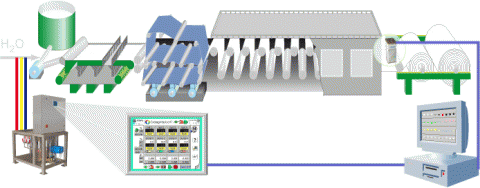

▲图二分光亮度仪对纸浆进行在线色差

在线测量系统可控制各类纸张和纸板，包括无限层颜色、不透明度和白度/亮度，并且可以安装在机器上并轻松连接到DCS系统。整个系统的安装通常需要两到三天，仅需停机两小时。

卷钢涂料

卷材涂料产品务必在每个卷材的长度和宽度上都保持颜色和光泽度一致，并符合精确的颜色标准。为了达到这一理想要求，不论在实验室还是生产过程中都要进行准确的颜色测量，这在多批次项目中每个批次都要进行各种颜色调节时尤其棘手。

▲图三卷材涂料产品

爱色丽卷材涂料颜色测量系统通过将ERX50在线色差或ERX145非接触式分光亮度仪安装在横梁上自动测量左侧、中间和右侧。该系统可在高温下测量材料，并将这些测量值与室温相关联。

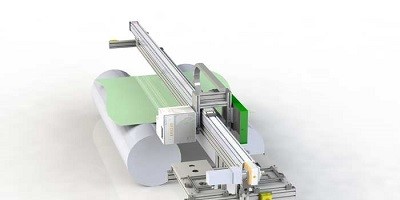

▲图四 ERX145非接触式分光亮度仪

汽车工业

CarFlash死循环测量系统

非接触式多角度分光亮度仪是一种全自动系统，专用于采集已喷漆物料（例如生产在线的车身和保险杆）的比色和长波的橘皮资料。

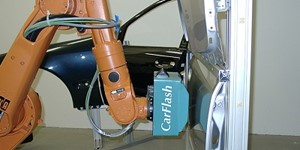

▲图五 CarFlash死循环测量系统

通过将该仪器与工业机器人集成在一起，可以在生产线的生产过程中更早地控制和管理颜色质量，并提高可重复性和效率。

塑料工业

反射测量系统

随着颜色在塑料中的重要性日益突出，汽车和家具行业对色彩公差也提出了更高的要求。在线测量系统可以将颜色保持在公差范围内，缩短更换品种时间，并帮助操作人员更快地响应色彩变化。
爱色丽的反射测量系统将ERX50在线色差或ERX130非接触在线色差仪分光亮度仪安装在产品上方10或300 mm的定制测量机架上，通过ESWin软件控制仪器并以趋势图的形式呈现测量结果，方便操作人员监控。

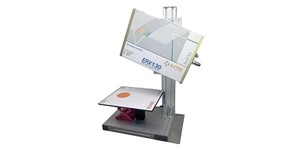

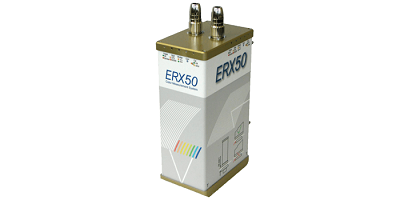

▲ERX50在线色差早期提示颜色偏移	▲ERX130自动联机颜色测量可提前预测颜色变化

在线塑料粒子颜色测量系统

合成粒子务必遵循严格的颜色公差，并在整个生产过程中始终保持一致。对此，爱色丽提供了一边运行一边测量的方法，可更早发现问题并减少报废批次，而无需将颗粒的颜色偏差与挤压基板相关联。

这种ERX130系统通常安装在制粒机后面的分离筛上方。由于该系统可以连续测量颜色，因此可以将问题及时报告给机器操作人员，第一时间予以校正。

在线透明薄膜颜色测量系统

对于透明薄膜，色彩、可见光透射率和雾度极其重要，务必在整个生产过程中持续监测。爱色丽的在线透射测量系统可说明操作人员连续监测，哪怕微小的变化也能及时校正。
其ERX55分光亮度仪安装在生产机器直线轨道的C形机架上，然后通过ESWin软件来控制仪器、测量以及直线轨道的运动，终以趋势图的形式将颜色值以及相关的雾度和透光率呈现在屏幕上，方便操作人员随时跟踪新状态。

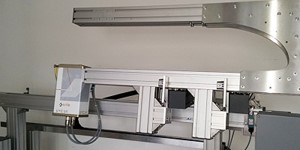

▲图六 ERX55分光亮度仪

这种ERX130系统通常安装在制粒机后面的分离筛上方。由于该系统可以连续测量颜色，因此可以将问题及时报告给机器操作人员，第一时间予以校正。

玻璃工业

在线玻璃颜色测量系统

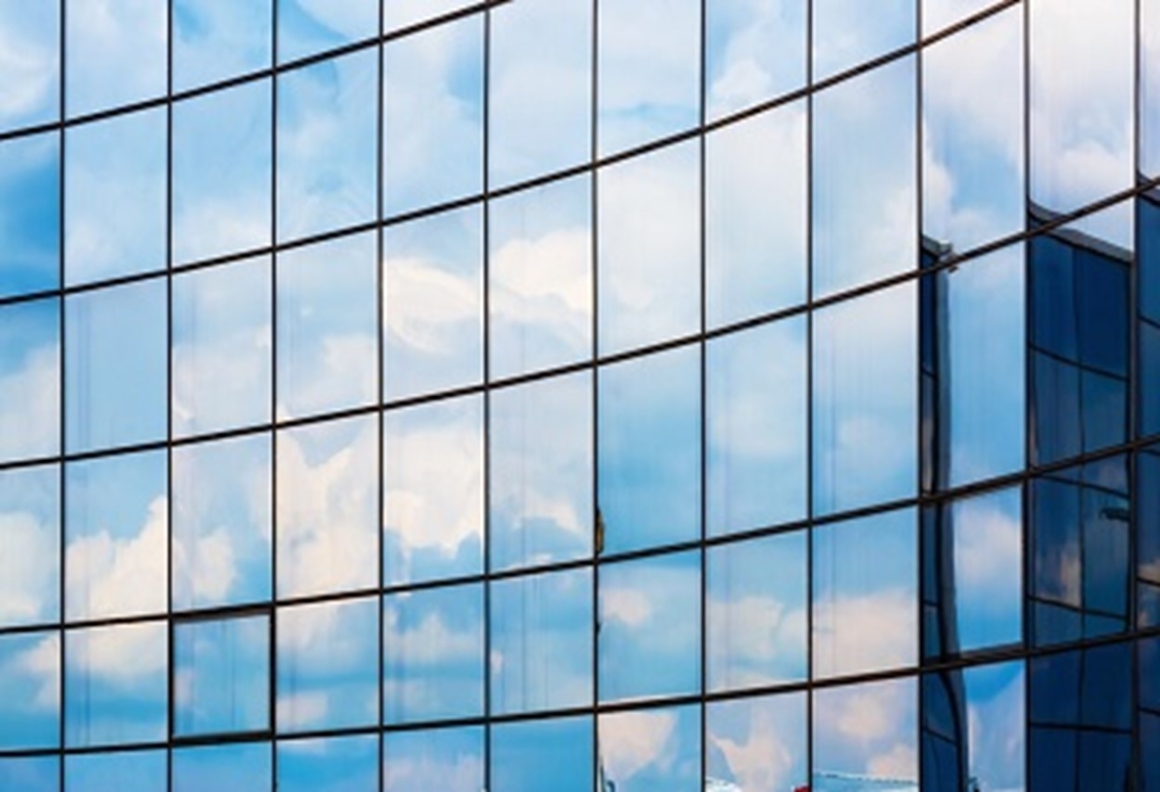

玻璃板上的多个银色镀层赋予建筑物外立面更多功能，带领建筑设计的新操作流程。为降低房屋供暖或制冷的成本，低辐射玻璃或遮阳玻璃在世界各地应用广泛。然而，玻璃是一种非散射产品，测量难度较高。

爱色丽的在线玻璃颜色测量系统使用非接触式分光亮度仪在生产在线直接测量非散射样品（如玻璃板）的颜色。其ERX54或ERX56分光亮度仪按照特定的角度照亮玻璃板，并测量镜面另一侧的反射光；甚至还可以测量和量化功能镀层，例如低辐射玻璃或遮阳镀层。所测量和显示的光谱曲线提供了从330到1000 nm波长发射光的详细信息。另外，还可以测量透射率。

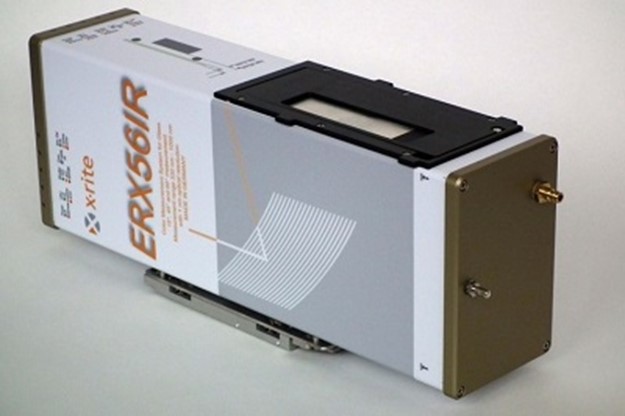

▲图六 ERX56分光亮度仪

纺织工业

爱色丽的在线地毯测量系统可以进行连续颜色测量，并提供生产和实验室测量的质量报告。该系统既可作为单机使用，也可以与横梁一起用于横幅监控。可检测颜色偏差，并将其显示在机器和横梁方向上，从而验证所生产产品的质量。为了确保同一次装运的产品外观一致，还可根据质量对不同批次进行认证和分类。

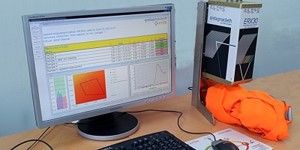

实验室EN471高能见度服装颜色测量系统

高可见度警告服不仅要求在生产过程中控制颜色，还要在洗涤后控制颜色。为了确保穿着人员的高能见度，服装颜色务必在DIN EN471标准的公差范围内。由于使用了荧光染料，物理光源的可见光范围和400 nm以下的紫外线范围都需按照CIE D65标准进行调整。通过紫外线测量和不含紫外线的测量，可以将ERX30分光亮度仪的内置氙闪光灯调整为CIE D65标准。

色度仪的在线颜色测量解决方案可提高生产效率，减少浪费，并使生产操作人员和质量控制人员的工作更轻松。在线测定系统是一个连续的监控系统，可以立即捕捉偏差，有效保障在容差范围之内进行生产。爱色丽为造纸业的各个阶段，如卷材涂料、塑料、镀膜玻璃、纺织和汽车行业等提供了在线颜色测量解决方案，配备齐全，投资回报期非常短。
