X-rite-色差仪 物体是否透光/半透明? 颜色测量方式大不同!!
桌上型色差分析仪有透射式和/或反射式两种测量模式来确认和量化不透明、透明和半透明样品(例如玻璃、液体、织物和塑料)表面的色彩。今天,我们将解释透射与反射测量的区别,以便满足不同的色彩测量需求。

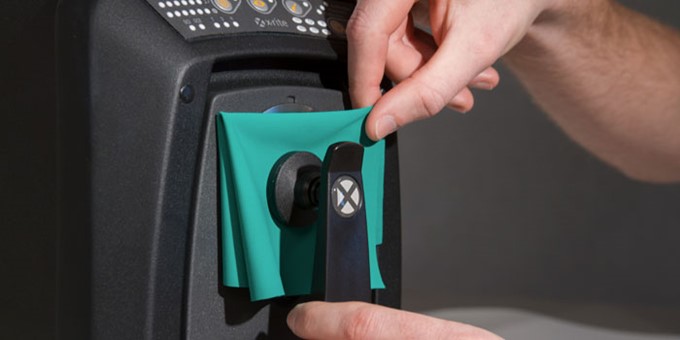

![测量纺织品 测量纺织品](../upload/knowledge_b/01__24D244DWRj.jpg)
▲图一 测量纺织品
透射与反射测量
透射式和反射式色差分析仪都是通过闪光灯来发出360 – 750 nm波长的光,然后通过测量透射光或反射光来创建色彩的量化图表,即颜色指纹。反射回来的主要波长表示色彩。
其中,紫色、靛蓝色和蓝色的波长范围较窄,为400-550 nm。绿色处于中间位置,波长范围为550-600 nm。黄色、橙色和红色具有最长的可见波长。测量OBAs和荧光剂时候—会有特殊情况—测量峰值超过100%。
其中,紫色、靛蓝色和蓝色的波长范围较窄,为400-550 nm。绿色处于中间位置,波长范围为550-600 nm。黄色、橙色和红色具有最长的可见波长。测量OBAs和荧光剂时候—会有特殊情况—测量峰值超过100%。

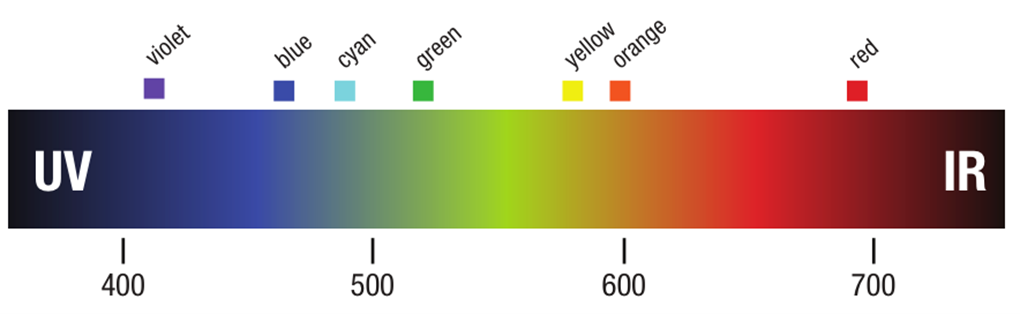

![可见光谱图 可见光谱图](../upload/knowledge_b/02__24D24Rw1a4.png)
▲图二 可见光谱图
反射式色差分析仪通过向样品表面闪光并以10nm增幅测量反射率百分比来测量色彩。如要测量完全不透明的表面,则反射式色差分析仪可以胜任。
另一方面,支持透射测量的色差分析仪可以将光投射并通过样品。另一侧的检测器将检测穿透的光波长和光量,并将其量化为平均透射率百分比。
另一方面,支持透射测量的色差分析仪可以将光投射并通过样品。另一侧的检测器将检测穿透的光波长和光量,并将其量化为平均透射率百分比。
Ci7000系列
Ci7000 系列桌上型积分球色差分析仪包括4种型号,可满足各种色彩测量需求,并且全部都符合ASTM D2244标准。以下介绍如何选择合适的型号。
纯反射测量
Ci7500-该入门型号是一种仅可进行反射模式测量的中端色差分析仪。如果只需对涂漆部件等不透明材料进行表面测量,则Ci7500反射式色差分析仪可能是不错的选择。如果需要同时能进行透射测量的仪器,则Ci7500并不适合。
Ci7520-该反射式桌上型积分球色差分析仪是一种USDA认可的解决方案,适用于橙汁的色彩测量和分级。它采用电磁固定的试管支架来呈现样品而不会污染仪器,可进行反射模式测量,并准确捕获橙汁等液体的色彩。
Ci7520-该反射式桌上型积分球色差分析仪是一种USDA认可的解决方案,适用于橙汁的色彩测量和分级。它采用电磁固定的试管支架来呈现样品而不会污染仪器,可进行反射模式测量,并准确捕获橙汁等液体的色彩。
反射和透射测量
Ci7600、Ci7800 桌上型色差分析仪均支持透射和反射测量模式,非常适合测量不透明和半透明样品。每款型号都能执行4种类型的测量:
- 直接透射测量: 适用于可以透视的透明样品,例如拉链袋和透明玻璃窗。
- 全透射测量: 适用于允许光穿透但不能透视的半透明样品,例如洗衣液瓶子。
- 雾度测量: 适用于散射光的半透明样品,例如汽车刹车灯的塑料壳,其会散射红光而不会显示灯泡和灯丝。不论想要包含或排除雾度,这些仪器都满足针对规格和质量控制的ASTM D1003 程序B标准测试方法。
- 标准的反射测量: 在具有不同尺寸孔径的前端上进行量测。
如果只需对材料的表面进行测量,则Ci7500反射式色差分析仪可能是不错的选择。虽然其在反射模式下可以测量透光的表面,但务必注意样品的半透明性。它最终会影响到您所需的数据。
您的样品真的是不透明的吗?
测量透射率和不透明度并不总是相同,因为不透明度有两方面性质:遮挡表面或基材以及材料的透光能力。
![闪光灯 闪光灯](../upload/knowledge_b/03__24D24QyMCT.jpg)
▲图三 您可能会认为手是不透明的,其在某种程度上确实如此。但当将闪光灯放在手上时,可以看到光穿透到另一侧。
半透明与透明样品的区别
以油漆为例——它是不透明的吗?是的,当涂覆到墙壁时,它会覆盖基材,让您无法透视它。但您需要使用对比度方法来分析油漆,确定其是否真的不透明。油漆通常在涂覆到基材时是不透明的,因此它们适合使用Ci7500进行测量。
那塑料呢?尽管我们可能无法透视塑料样品,但它们可能能够透光。塑料瓶可能看起来是不透明的,但不经过测试将无法确认这一点。例如,双氧水瓶内含的物质会在阳光下快速降解。这种瓶子设计为棕色的,以便能够遮挡阳光。然而,如果使用强光来照射它,光将能够穿透。由于双氧水的成本无法实施严格的质量要求,这些瓶子被设计成尽可能不透明。纺织品应用也需基于工作类型来考虑色差分析仪的选用。AATCC建议将样品折迭成4层,获得所需的不透明度。虽然这对于测量灯芯绒裤子或棉布卷已经足够,但针对透明或薄的半透明尼龙材料而言,可能采用其他量化方法会更加合适。
切记,如果您测量的是指定允许透光量的纺织材料,则ASTM 203遮光测试方法要求使用具有透射测量能力的色差分析仪。
那塑料呢?尽管我们可能无法透视塑料样品,但它们可能能够透光。塑料瓶可能看起来是不透明的,但不经过测试将无法确认这一点。例如,双氧水瓶内含的物质会在阳光下快速降解。这种瓶子设计为棕色的,以便能够遮挡阳光。然而,如果使用强光来照射它,光将能够穿透。由于双氧水的成本无法实施严格的质量要求,这些瓶子被设计成尽可能不透明。纺织品应用也需基于工作类型来考虑色差分析仪的选用。AATCC建议将样品折迭成4层,获得所需的不透明度。虽然这对于测量灯芯绒裤子或棉布卷已经足够,但针对透明或薄的半透明尼龙材料而言,可能采用其他量化方法会更加合适。
切记,如果您测量的是指定允许透光量的纺织材料,则ASTM 203遮光测试方法要求使用具有透射测量能力的色差分析仪。
您需要哪种类型的桌上型色差分析仪?
如果您只测量无法透光的100%不透明表面,则Ci7500可能适合您。如果您主要测量不透明表面但有时测量允许光穿透的物体,则可能需要考虑能够进行透射测量的仪器,例如Ci7600或更高端的型号。这些系统符合ASTM D1003的雾度标准、ASTM E1348 –使用半球形几何学的透射比和色彩的分光亮度标准试验方法以及ISO 22892透射率标准。
- 如果您是严格使用不透明材料的小型成型商或塑料加工商,则可能会使用Ci7500。如果您觉得未来可能需要透射测量能力,则可在购买前加以考虑。如果您是需要同时能测量薄膜等半透明物品的塑料加工商,则可能需要要Ci7600或更高端的型号。
- 许多油漆应用因高准确性而选择桌上型色差分析仪,而不需要进行透射测量。如果您永远不会有透射测量需求,则Ci7500可能是一种经济的选择。
- 如果您测量的是太阳帆、遮阳伞或儿童沙滩帐篷等材料,则务必测试其遮光能力。Ci7600和更高端的型号符合ASTM 203遮光测试方法。如果只是测量男士领带或皮革,则Ci7500可能就已足够。
