X-ray影像-X-ray 3D X-ray CT计算机断层扫描分析热导管：精准成像优化热管理效率
随着科技的进步，先进的成像技术逐渐成为分析与设计的重要工具。3D X-ray CT(计算机断层扫描)技术凭借其非破坏检测的优势，已经在许多领域中获得广泛应用。本文将探讨如何运用这一技术来分析热导管的结构与性能，并探讨其对提升设计与制造过程的贡献。

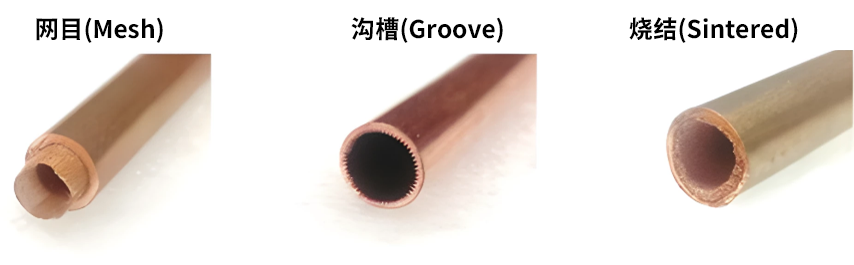

何为热导管?热导管(Heat Pipe)是一种高效能的热交换装置，利用液体的相变过程来进行热能传递。它通常由金属外壳和内部充满液体的管腔组成，通过蒸发和冷凝过程实现热量的转移。热导管广泛应用于电子设备、航天工程及能源领域，对于提高系统的热管理效能具有关键作用。然而，由于热导管内部结构的复杂性，如何准确掌握其内部的液体流动、热传递效率以及结构缺陷，一直是设计和生产过程中的挑战。传统的检测方法多依赖于破坏性测试或外部测量，无法对热导管内部结构进行全面且精确的分析。
3D Xray CT 计算机断层扫描应用于热导管
3D X-ray CT计算机断层扫描技术作为一种非破坏性检测手段，能够提供精细的内部结构影像，并生成三维模型。这项技术不仅能够清楚显示物体的外部形状，还能够揭示其内部的细微结构，对热导管的分析尤为重要。
精确分析热导管结构
传统的热导管设计往往依赖模拟与理论推导，但在实际制造过程中，微小的结构偏差可能会影响其热传递性能。3D X-ray CT能够捕捉到热导管内部的细节，包括管内液体的分布、空气泡的存在。通过三维成像，设计师和工程师可以直观地了解热导管的内部结构，进行优化与调整。
 |
 |

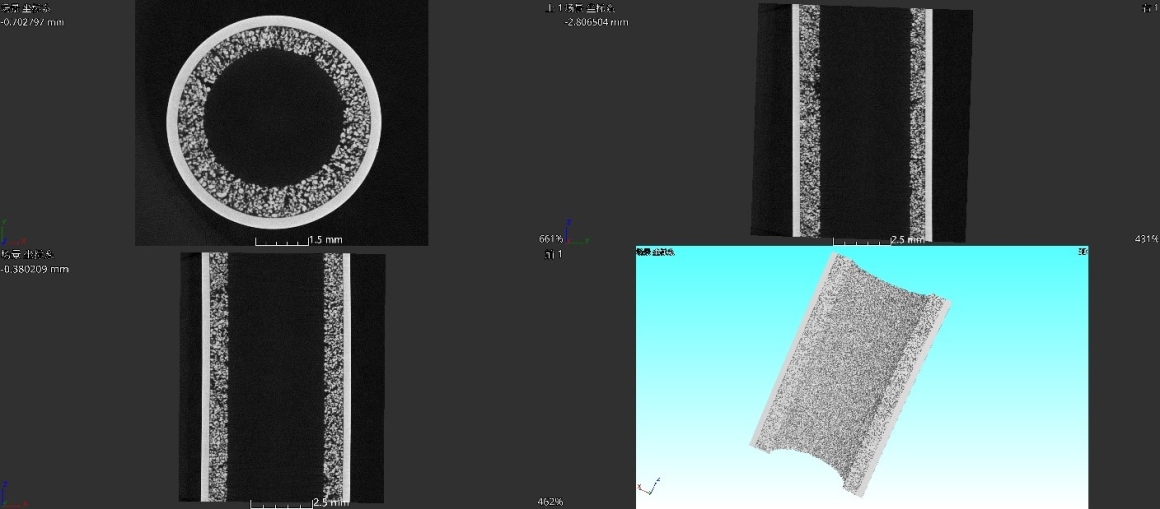

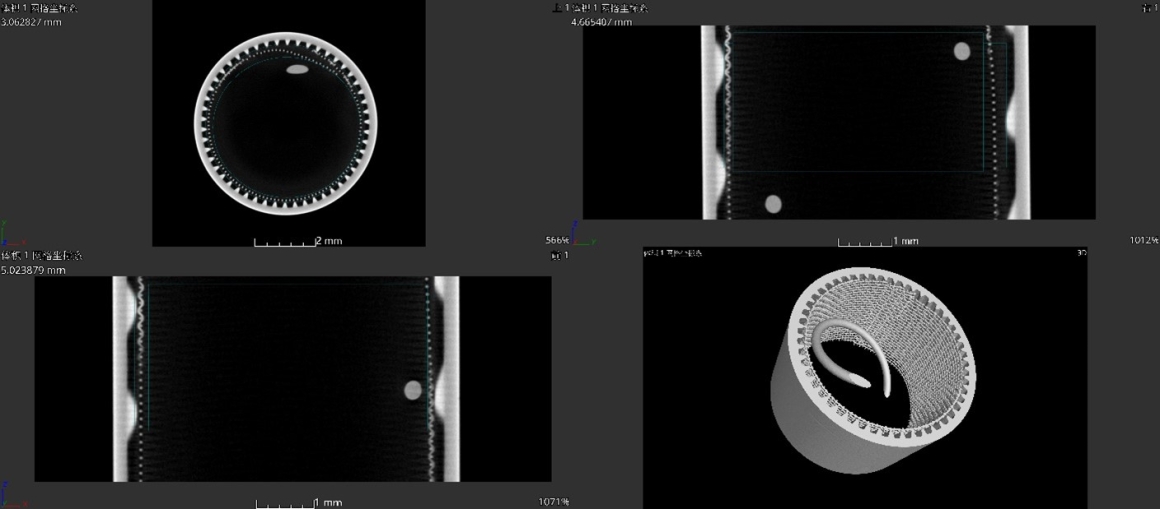

| ▲图二 复合式(网目+沟槽)热导管3D断层扫描结果分析 | ▲图三 烧结式热导管3D断层扫描结果分析 |
提高制造精度
在热导管的制造过程中，内部结构的精确度至关重要。通过3D X-ray CT扫描技术，制造商可以对每一个制作步骤进行监控，确保热导管内部的结构与设计要求一致。这一技术可以及时发现制程中的偏差或缺陷，从而进行调整，避免产生不合格的产品。
针对热导管内部结构进行分析
在热导管利用3D X-ray CT获得内部结构影像后，可利用获得的结果针对其进行进一步分析，比如可以分析材料/孔隙占比、模拟液体渗透状况及流动路径，进一步了解热导管内部液体的运行状态。这些分析有助于预测热导管在不同工作环境下的表现，进一步优化设计，提升热交换效率。下图为分析影像参考:
 |
 |

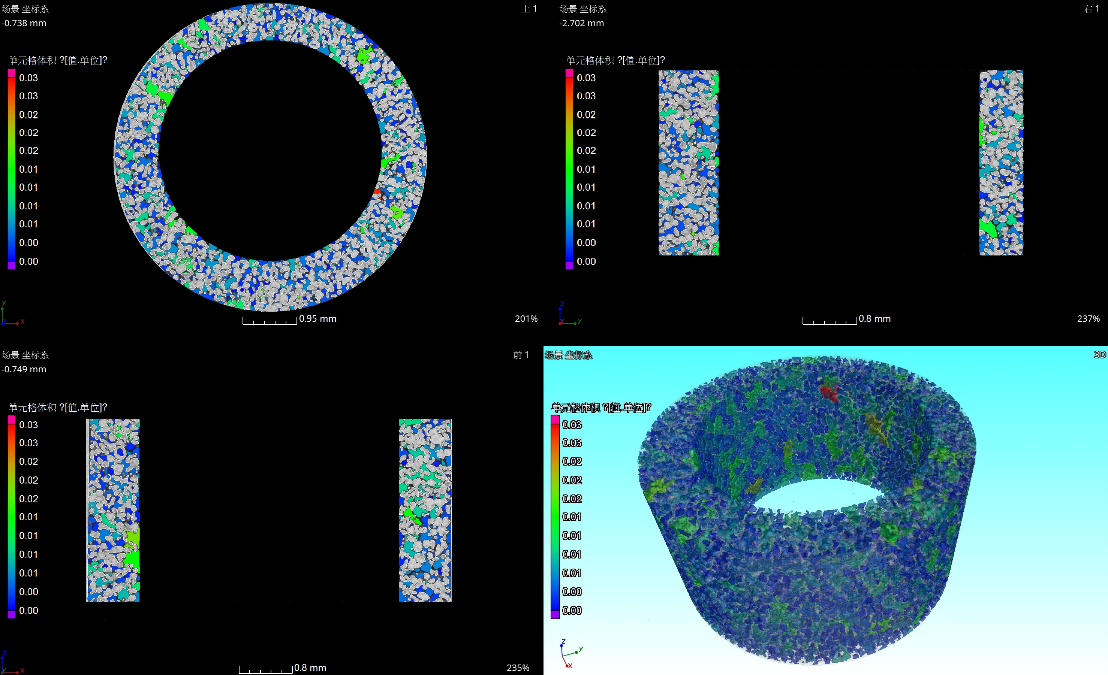

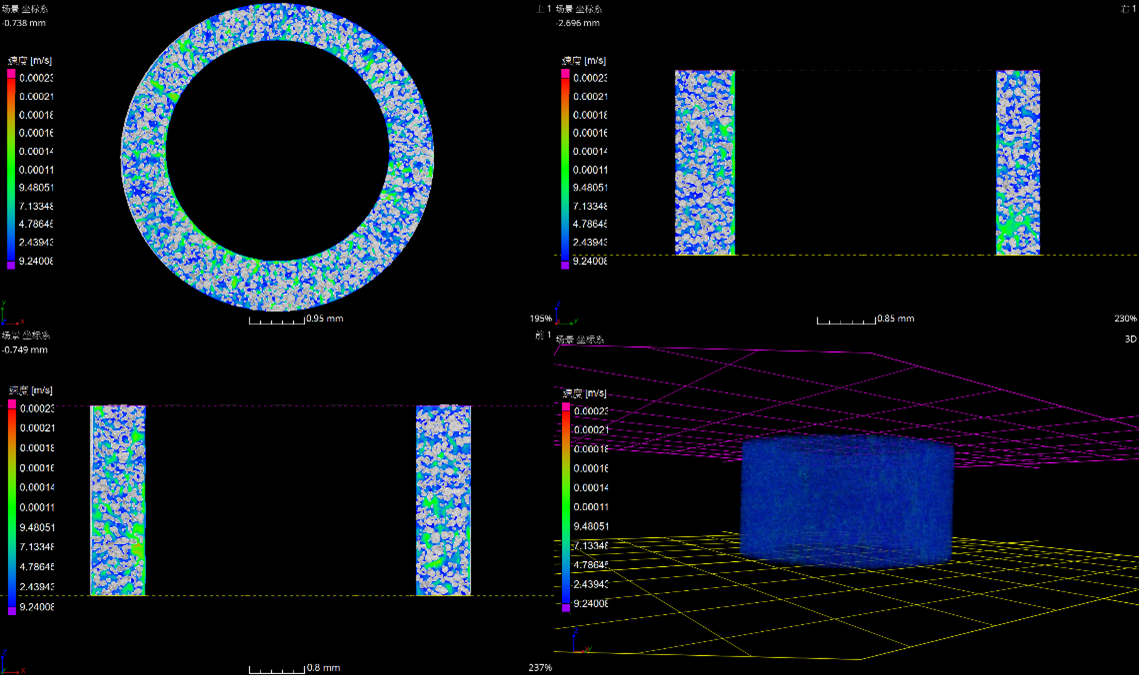

| ▲图四 烧结式热导管结果分析-孔隙分析影像 | ▲图五 烧结式热导管结果分析-液渗流速模拟 |

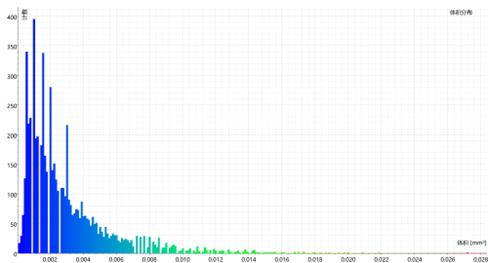

▲图六 烧结式热导管结果分析-孔隙分析直方图
3D X-ray CT计算机断层扫描技术为热导管的设计、制造与性能评估提供了一种全新的分析手段。其非破坏检测的特性，使得工程师能够了解热导管的内部结构与运行特性，从而进一步提升热管理效率。随着这一技术的发展与应用，未来将为热导管领域带来更多创新和突破，并有望在其他复杂结构的分析中发挥重要作用。
