X-ray影像-X-ray 如何应用于笔记本计算机的内部缺陷以及结构检测
笔记本计算机的结构分析
笔记本计算机(Notebook)的整体结构可以分为外部结构及内部结构。
外部结构通常由塑料部件和金属压铸件等构成，这些组件给予笔记本计算机外观和保护。塑料部件包括笔记本的外壳、面板、按键和触摸板等。金属压铸件通常用于支撑和加固结构，如屏幕支架和键盘底座等。
内部结构包含着许多关键部件，这些部件使笔记本计算机正常运作。主要的内部结构部件包括：处理器、主板（也称为系统板或 PCB 板）、内存、硬盘（包括固态硬盘和传统硬盘）、电源供应器、散热系统(包括风扇、散热片和热导管等)、输入/输出接口(包括 USB、HDMI、音频插孔等)、显示屏和键盘。 将3D X-ray CT计算机断层扫描应用在笔记本计算机上可以带来许多好处，特别是在制造和检测过程中。
外部结构通常由塑料部件和金属压铸件等构成，这些组件给予笔记本计算机外观和保护。塑料部件包括笔记本的外壳、面板、按键和触摸板等。金属压铸件通常用于支撑和加固结构，如屏幕支架和键盘底座等。
内部结构包含着许多关键部件，这些部件使笔记本计算机正常运作。主要的内部结构部件包括：处理器、主板（也称为系统板或 PCB 板）、内存、硬盘（包括固态硬盘和传统硬盘）、电源供应器、散热系统(包括风扇、散热片和热导管等)、输入/输出接口(包括 USB、HDMI、音频插孔等)、显示屏和键盘。 将3D X-ray CT计算机断层扫描应用在笔记本计算机上可以带来许多好处，特别是在制造和检测过程中。

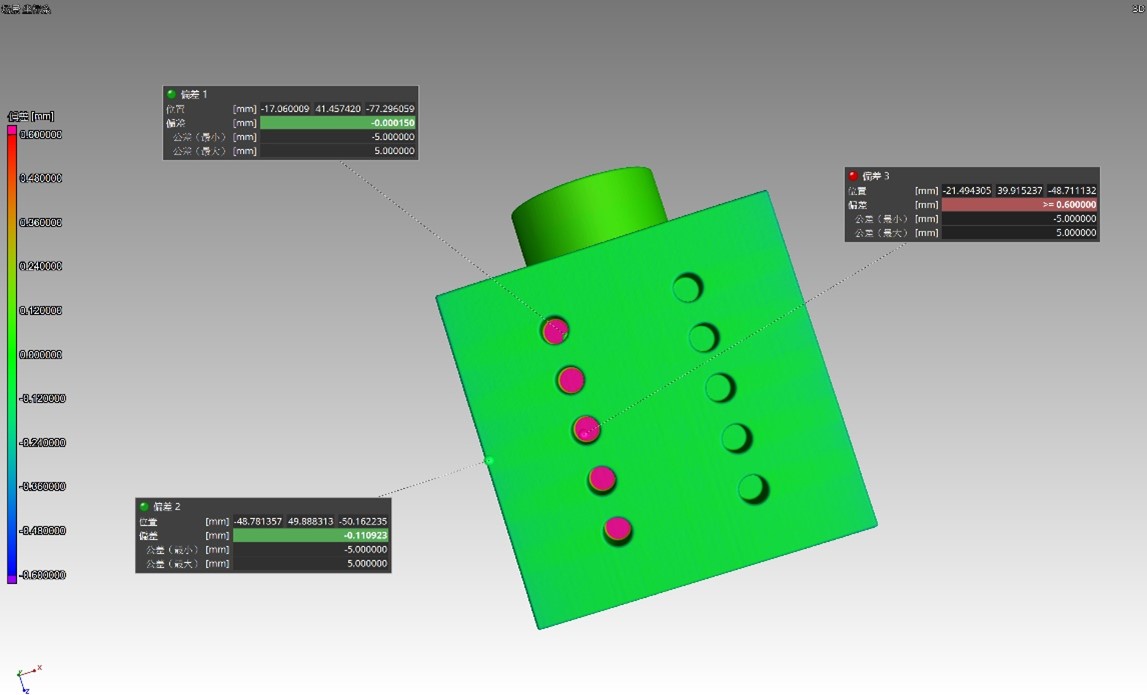

▲图一 CAD比对及各点偏差值

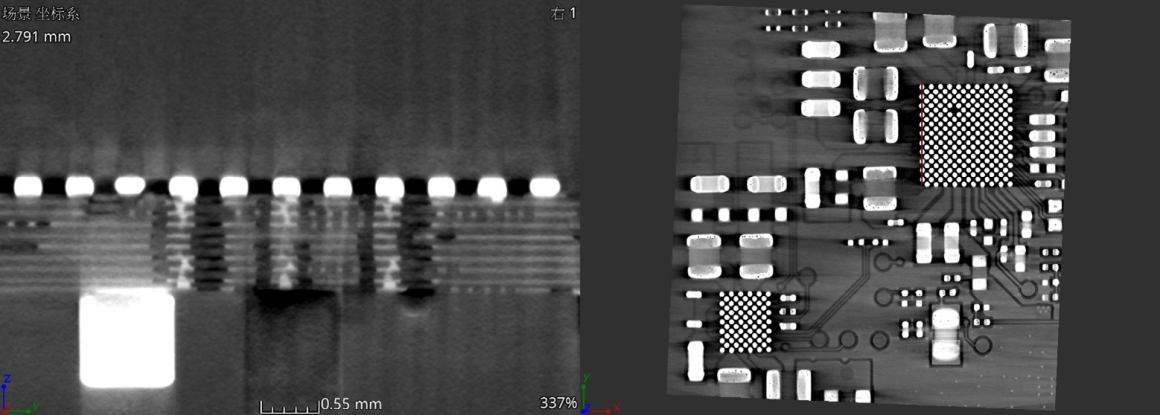

▲图二 PCB上的锡球及Via
- 制造过程中的质量控制
使用3D X-ray CT计算机断层扫描可以帮助制造商在生产过程中检查笔记本计算机的内部结构和组件，以确保其质量。这包括检查焊接是否正确，零件是否完整，以及潜在的结构问题。可利用CAD比对确认单个零件是否和设计图偏差过大。
- 维修和维护
在维修笔记本计算机时，3D X-ray CT计算机断层扫描可以帮助技术人员快速定位问题所在。通过查看内部结构，他们可以确定故障部件的位置，从而更有效地进行修复。
- 产品设计改进
通过3D X-ray CT计算机断层扫描，设计师可以更深入地了解笔记本计算机的内部结构和组件之间的交互作用，例如:转轴扁平电缆、PCB锡球是否完好、触摸板接点等。这有助于改进产品设计，使其更耐用、易于维修，或者提高性能。
- 安全性检测
在某些情况下，笔记本计算机的安全性可能受到威胁，例如在安检过程中。使用3D X-ray CT计算机断层扫描可以帮助检查是否有任何隐藏的物体或异常结构，从而确保笔记本计算机的安全性。
 |
 |

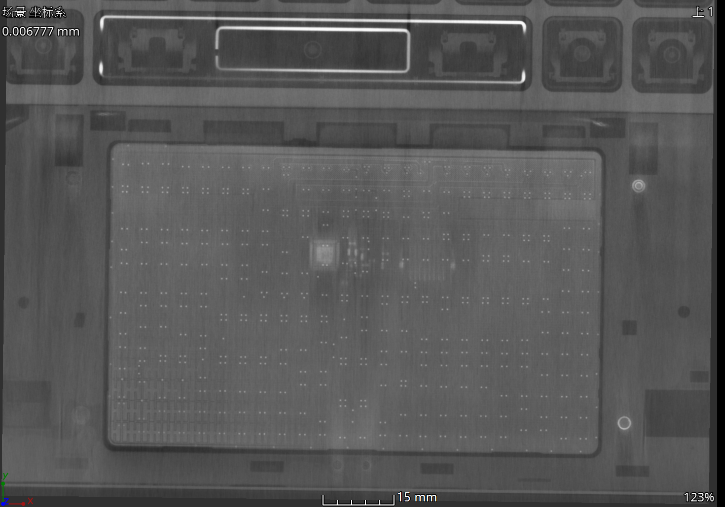

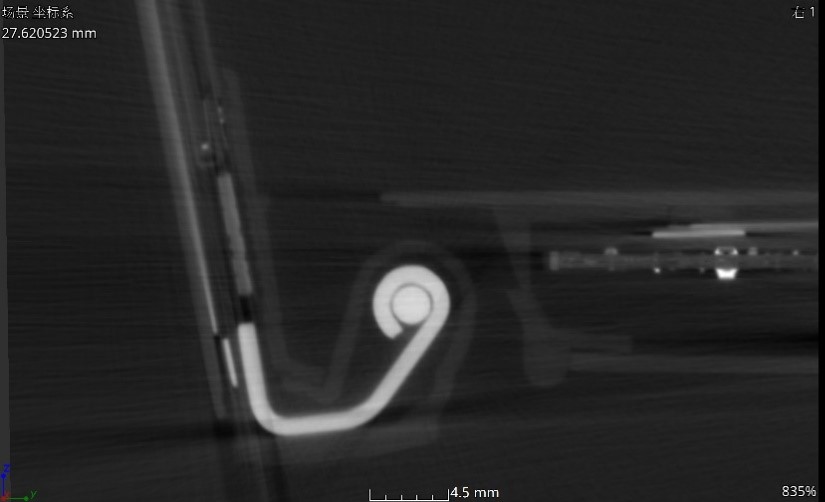

| ▲图三 转轴扁平电缆 | ▲图四 触摸板接点 |
总的来说，利用3D X-ray CT计算机断层扫描应用在笔记本计算机上可以提高生产效率、产品质量和安全性，同时也可以促进产品设计的不断改进。我司的Vtomex S240或Vtomex M300将是检测笔记本计算机的最好选择，这个系列的设备拥有较高的功率使X-ray可以穿透笔记本电脑进行3D X-ray计算机断层扫描，也拥有优良的分辨率可以观测内部结构，且能搭配两种光管-Microfocus光管及Nanofocus光管使检测上更加多元化。
