X-ray影像-X-ray 工件误差分析-利用3D X-ray CT图像和CAD尺寸比对
3D X-ray CT断层扫描应用在电池制程中以确保质量
工件误差分析是工业制造的重要环节，若实际产品和期望的CAD文件存在尺寸差异，其产品性能也会因此受影响。随着工业的发展，人人皆期望使用非破坏性检测的方式进行分析。因此利用3D X-ray CT断层扫描图像和CAD文件进行比对，即可快速得知两者差异，以利于产品改善。
可进行比对的CAD文件类型有STEP、IGES、JT、 NX、Catia、Creo、Inventor 和 SolidWorks。利用CAD和3D X-ray CT进行比对时，需先将两者重迭以便后续计算其差异。
图四及图五为利用3D X-ray CT图像和CAD比对得到的结果。图五中为标注各点的偏差；红色标示为偏差超出设定公差，绿色标示为偏差在设定公差内。
▲图六 偏差值列表
可进行比对的CAD文件类型有STEP、IGES、JT、 NX、Catia、Creo、Inventor 和 SolidWorks。利用CAD和3D X-ray CT进行比对时，需先将两者重迭以便后续计算其差异。
 |
 |
 |

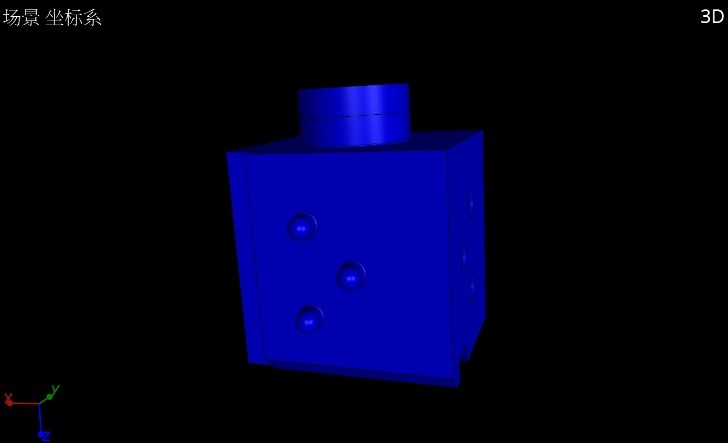

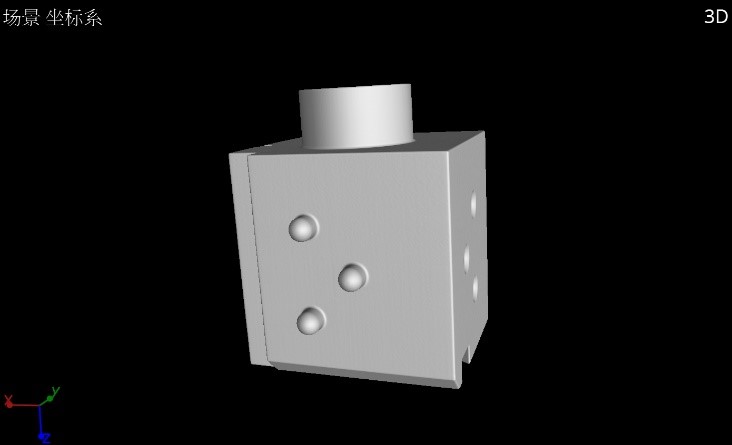

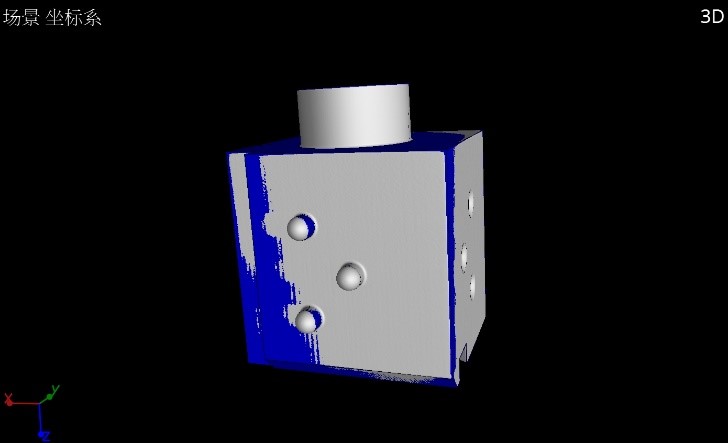

| ▲图一 3D X-ray CT 扫描影像 | ▲图二 CAD图纸 | ▲图三 基于特征进行对齐 |
图四及图五为利用3D X-ray CT图像和CAD比对得到的结果。图五中为标注各点的偏差；红色标示为偏差超出设定公差，绿色标示为偏差在设定公差内。
 |
 |

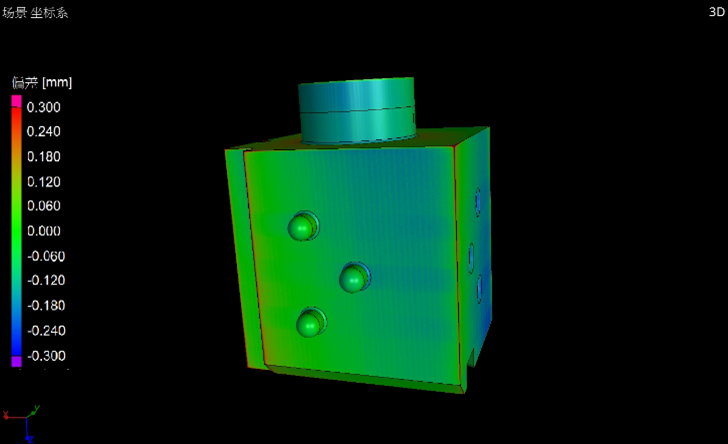

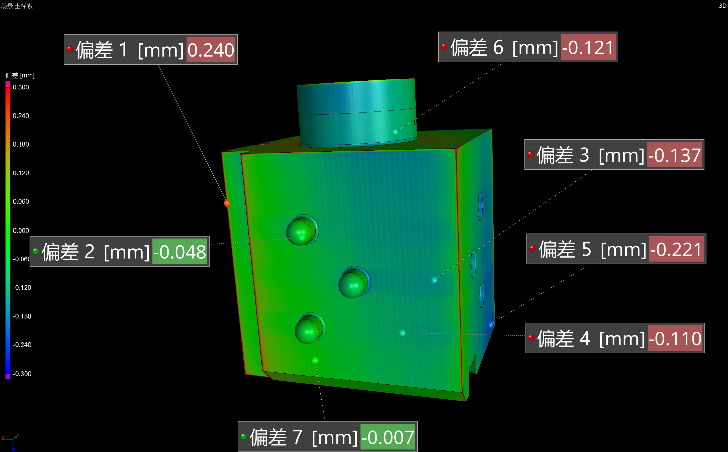

| ▲图四 比对结果图 | ▲图五 偏差值 |

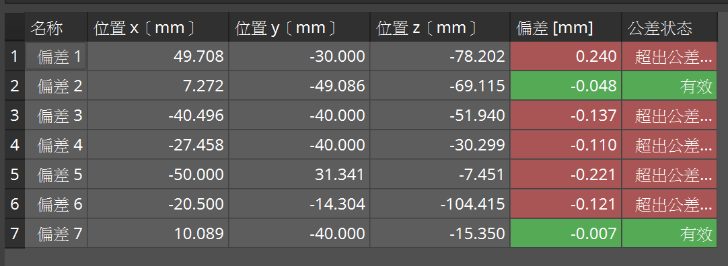

▲图六 偏差值列表
