X-ray影像-X-ray 非破坏性内部检测3D CT与2D X-ray分析差异【更新日期: 2023/12/19】
【更新日期: 2023/12/19】
3D X-ray CT断层扫描会随着样品形状拍摄符合实际样品的外观，但当检测内部时，其实是藉由观看3D图的影像剖切面(2D)来查找缺陷。
利用3D X-ray CT断层扫描检测样品方式:
-
由三个轴向作影像切面

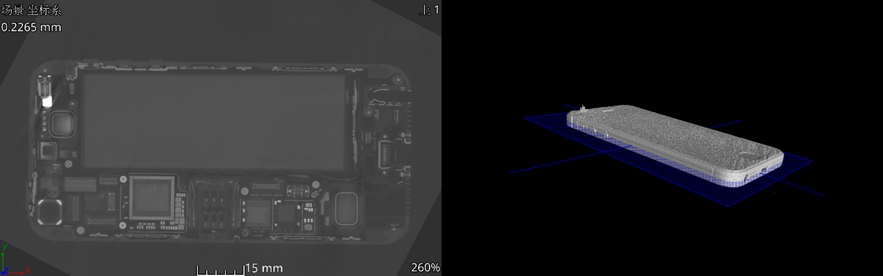

▲图1 从上至下的剖切面
-
将切面移至想观看的位置

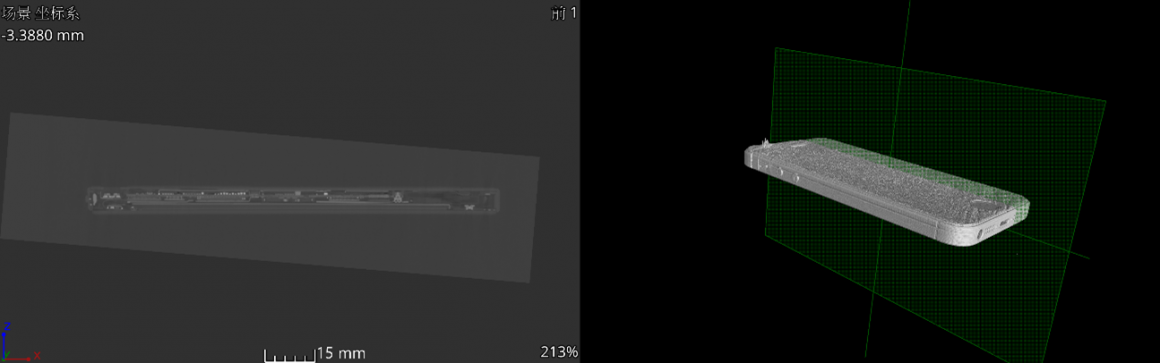

▲图2 长侧的剖切面
-
可标注缺陷位置、储存缺陷各方向的影像、量测尺寸等
▲图3 短侧的剖切面

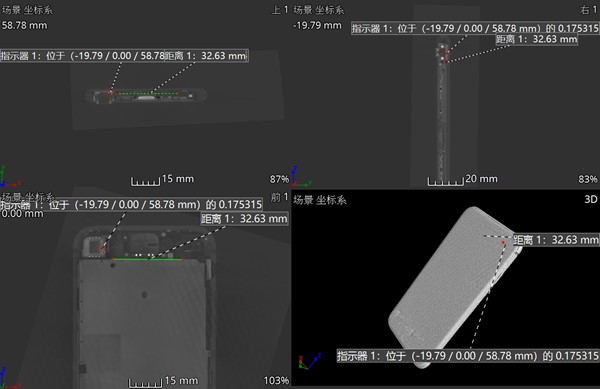

▲图4 标注位置及量测尺寸
3D X-ray |
2D X-ray |
|
| 确定缺陷位置、高度 |  |
 |
| 影像重迭 | |
|
| 结果 | 获得一个可从任意方向观看结果的影像，不会受到不同层的干扰。 | 由于影像重迭，从上方观看以及从下方观看，结果差异不大。 |
▲表1 3D X-ray CT和2D X-ray比较表格
从下图可看出2D为上下重迭，所以当出现孔洞时，无法确切判断为哪一层而利用3D X-ray CT断层扫描时，可利用从各方向影像剖切来观测实际缺陷。
▲图6 2D X-ray和3D X-ray CT拍摄结果
