X-ray影像-X-ray 3D X-ray CT应用于零部配件内部尺寸量测

外观尺寸量测设备是一般机构设计或是电子产业常见的检查设备，常见的检测设备有AOI、三次元量床、非接触次二次元影像量测、光学三维量测…等等，这些往往都专注在外观上，可以达到非常高的精度，但同时也非常受限，因为很多对象除了外观也很需要知道内部的结构跟尺寸，Xray CT正好可以满足这个需求，Xray 可以穿透对象看到内部结构，再透过CT重建将内部的立体结构建构出来，进而在样品内直接进行尺寸的量测，在不破坏样品的状况下来进行分析量测，是非常方便的分析方式。

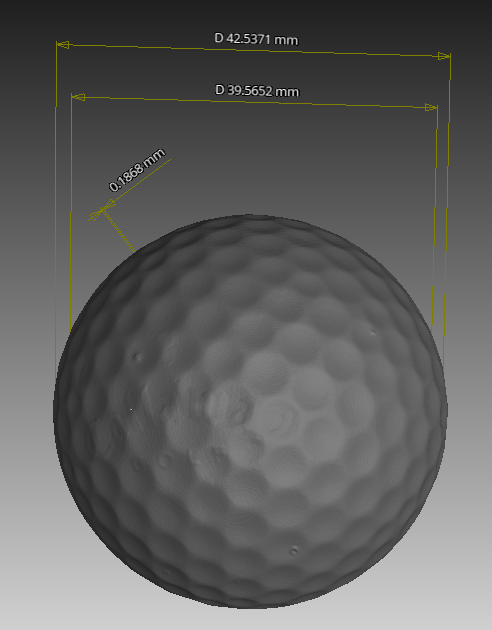

谈到内部量测我们可以随意举个简单的例子，常见的高尔夫球来举例，一般高尔夫球通常会有2层 or 3层的结构，一般都会量测内层球体直径，在量测外层直径，看看是否在标准公差内，这个没有什么难度，但如果球体已经结合后还需要分什么分析吗?其实如果希望球体滚动式随机且没有方向性的，那其实可以看看内外层的球心是否再一起，如果内外层的球心偏差过大，表示球体实际的重心并非在正中间，这将会到导致球在滚动时会偏向一个方向，所以在高级的高尔夫球中其实会附带球心偏移的检测，而这一项正好就是3D Xray CT所能够做到的。
