X-ray 纤维复合材料非破坏性X-ray分析

复合材料的应用对于目前整个市场而言是属于一个广泛应用的材料，其中包含金属复合材料，非金属复合材料以及混合型复合材料。复合材料组合的结构也有很多种分类，主要还是根据需求而定，本次主要说明纤维复合材料，包含碳纤维、玻璃纤维…等等，应用在电子、脚踏车、汽车、航天以及生医领域的分析方法。

不管是应用哪一种产业，其实主要检测的需求还是以本身的结合强度检测有关系，而会影响到强度不外乎几个特点：

针对以上几个特点可透过X-ray CT来进行非破坏的分析，目前常见的分析方法是金相显微或扫瞄电子显微镜 (SEM)；其中，差异是CT可以分析空间结构，其他大多是以2D的平面结构分析为主，比较难呈现一个立体空间，而立体空间可以带来孔洞分析比例、Fiber方向追踪…等等好处。

▲ 图一. 扣件领域中各国重金属法规之规范

除此之外，我们还可以透过CT 来寻找到样品本身的缺陷，除了可以找到缺陷位置，也可针对样品本身的尺寸做量测。

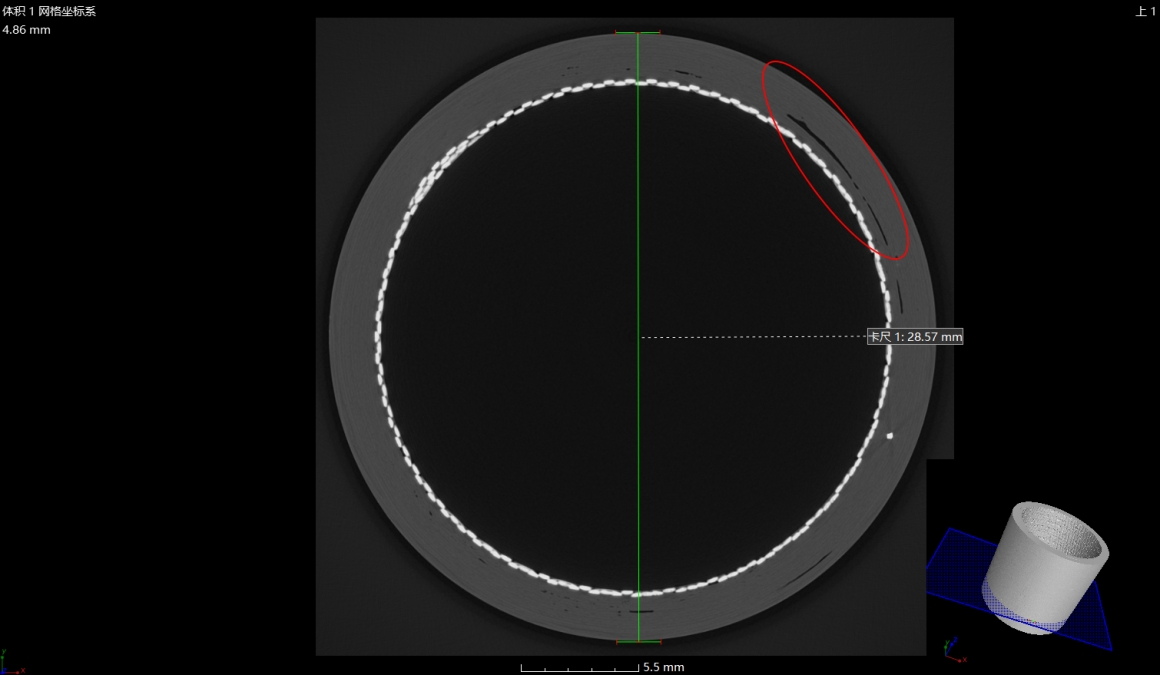

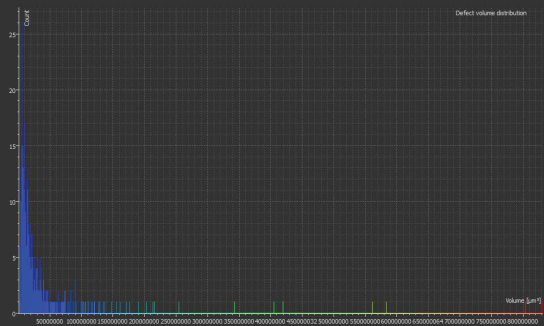

▲ 尺寸量测及缺陷分析

当找到缺陷区域后更可以针对局部位置在进行分析，可以得到更细致的内容，将样品取样后进行分辨率更高的分析实验，进而确认样品本身的缺陷状况，以及纤维是否有因为挤压产生断裂变形，或是注塑是否有孔洞问题。

▲碳纖維高解析缺陷分析

▲玻璃纖維配向結構分析
