X光影像-X-Ray 穿透式X-Ray CT检测-汽车锂电池及零组件内部结构为例

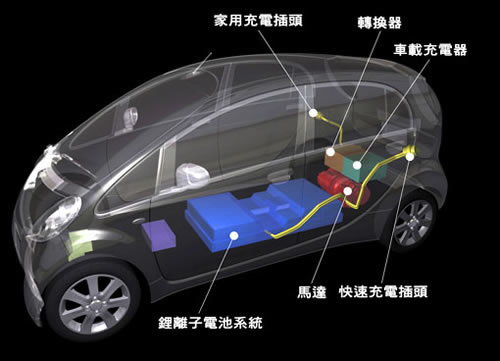

电动车的系统结构

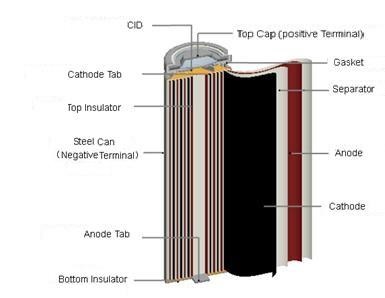

一般电池的电性检测会在不同负载时、不同环境因素下来进行测试；而化学性则是检测电池原料在不同环境温度下的改变或是看看这些电池原料的化学组成、电池原料的化学结构(晶格结构)…等等，而电池结构的检测主要就是针对电池本身在组成上的问题，包含电池外壳、电池正负极、隔膜板、相关电子材料…等等，可利用CT检测看看在结构组成上有没有什么缺陷问题。

穿透式X-ray影像系統的CT检测就是一种可以直接检测电池内部的非破坏式检测设备，当电池在制作完成后可以透过电性检测看看电池的状况如何，或是在高温低温下的使用状况，当发现电池出现问题时往往却不知道到底哪边出现问题，当然可以根据经验来判断问发生的地方，再利用切割的方式来看电池内部的状况；但往往无法再看问题的地方或是需要透过多道程序，穿透式X-ray影像系統就是一种非常好的检测方式，可以立即看到内部的结构状况，看看是不是在高温低温的重复性测试中造成电池内部的结构损坏，才导致电池使用出现异常，藉由这种方式来改进结构上的问题。

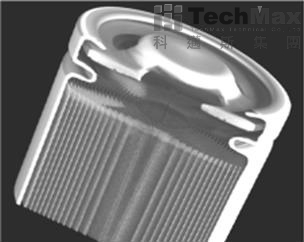

电池CT结果	3D和切片图像局部放大

我们曾经帮台湾的研究单位进行测试，采用的就是利用穿透式X-ray影像系統的CT检测，在两个夹层中周围添加一种液体材料，利用在高温下会烧结的胶体来达到密封的效果，但在烧结的时候有时会因为烧结温度的不稳定或式不同温度下，产生出裂缝造成无法将内度的液体密封或是胶体烧结后的厚度不够。

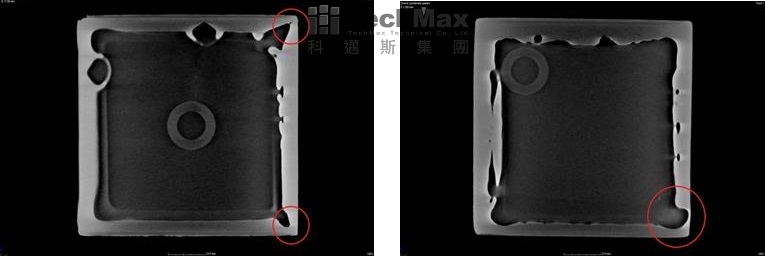

胶体四周边缘厚度不够

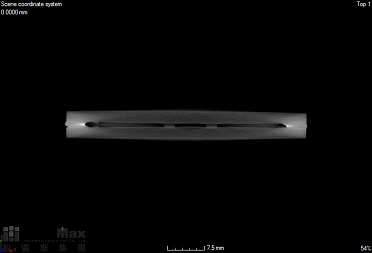

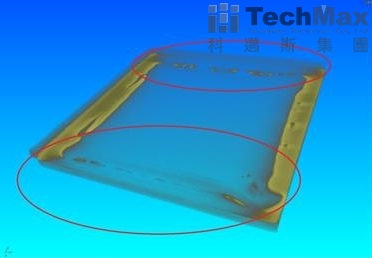

上下胶体与左右胶体的密度不一	分析胶体厚度

目前穿透式X-Ray对于结构上的问题解决是可以达到的，所以除了电池的问题，其他的像IC封装、电子零组件、汽车引擎、金属缎铸件…等等，都可以利用这种的方式来达到结构品质上的控管，只要是想要看到内部结构的问题，基本上利用穿透式X-Ray都是可行的。
