X光影像-Xray 穿透式X-Ray检测系统产业应用(1)-汽车产业

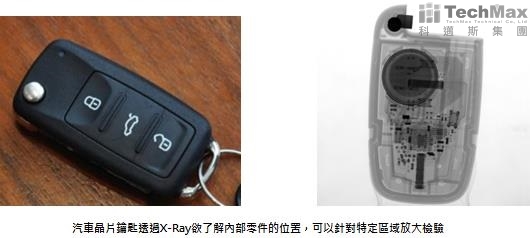

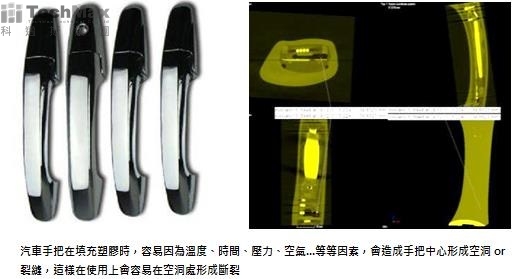

X-Ray一直是非破坏式检测中，非常重要的一环，因为在生产的过程中，金属工件不管是铸造、锻造、冲压…..等等，都会因为内部的缺陷影响到产品结构安全上的问题，早期的X-Ray有许多的应用都放在气孔、沙孔的检测，也因此X-Ray检测主要都是看大型的工件、机构是不是安全、制程上有没有可以调整的地方，而且过去的设备对于解析度无法要求得很好，也就是过去普遍应用在产线上的检测，但现在透过3D的影像撷取技术，我们可以完整地知道了工件内部的构造，尤其是细微的地方如果有缺陷，也可以立即发现，这让我们在产品设计上面可以得到很大的提升，并且在测试时能够获取更完整的资讯。 在汽车产业中，其实有多都是必须透过X-Ray的分析来检测，例如: 车用半导体在封装时的打线是否断裂、是否歪斜；现在大部分汽车都采用晶片锁，晶片内部的结构有没有裂痕；汽车把手内部进行在塑胶填充时，可检测内部的孔洞；汽车引擎的缸体/缸盖是否有孔洞以及裂缝……等等，这些都是可以应用在汽车产业中的检测分析。

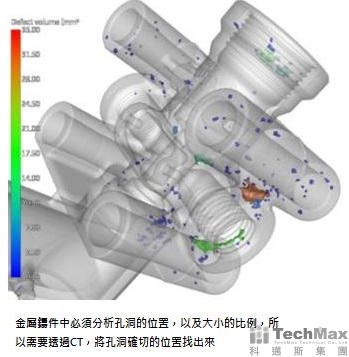

  现在汽车产业比较着重的应该在于机构的设计，尤其在机构设计后的内部结构非常严格，透过X-Ray完整的检查零件的内部状况，当机构设计好并铸造出来后，我们可以利用X-Ray CT系统加上，软体分析的效果来达到内部缺陷比例的管制，利用不同的缺陷大小来区分缺陷的位置，并透过伪色彩将颜色明确的区分，让使用者能够很轻易地分辨出来。
