热传导-TC Hot Disk 高温热传导测试报告
国家物理实验室(NPL)所认证的镍铬合金600标准品与黄铜样品的 Hot Disk 高温热传导测试差异
Hot Disk 热传导分析仪拥有可测试大温度范围的高、低温附属配件，例如：冷却循环水槽, 高温炉体与有插入气压控制的炉体。高温炉体与冷却循环水槽凭借着计算机全自动控制使得高温测试法非常容易与有效率。易于追踪每一个温度阶段的软件预先设定了测试能量、测试时间及每一个测试温度阶段的测试编号、平衡时间和温度精准度。
高温测试法
在设定好测试条件与方法后，计算机可全方位掌握并且全自动完成。特殊设计的高温云母传感器，可测试超过摄氏700度以上的高温。经由英国国家物理实验室认证标示的Inconel 600的标准样品，和一般工业用黄铜样品用Hot Disk热传导分析仪进行测试分析。
此测试使用标准品 Inconel 600和高温云母传感器（型号为：4921，半径9.7mm）完成。测试温度及实验参数如下：
|
温度(℃)
|
重复次数
|
能量(W)
|
测试时间(秒)
|
温度准确度(℃)
|
|
22
|
3
|
1
|
20
|
0.5
|
|
150
|
5
|
1
|
20
|
0.7
|
|
300
|
5
|
1
|
20
|
0.7
|
|
450
|
5
|
1
|
20
|
0.6
|
|
600
|
5
|
1
|
20
|
0.5
|
在黄铜样品中使用以下测试温度及条件（相同传感器）
|
温度(℃)
|
重复次数
|
能量(W)
|
测试时间(秒)
|
温度准确度(℃)
|
|
150
|
5
|
3
|
5
|
0.7
|
|
300
|
5
|
3
|
5
|
0.7
|
|
450
|
5
|
3
|
5
|
0.6
|
|
600
|
5
|
3
|
5
|
0.5
|

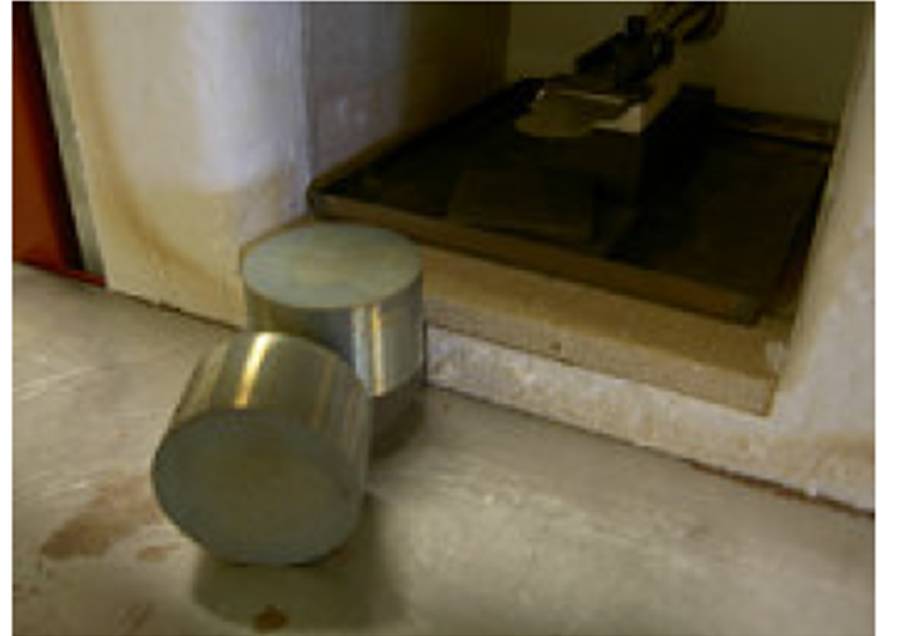

Inconel 600 标准品与传感器和样品架
注：在测试黄铜中，之所以使用较短的测试时间及较高的能量是因为黄铜样品的热扩散大于Inconel 600的标准样品

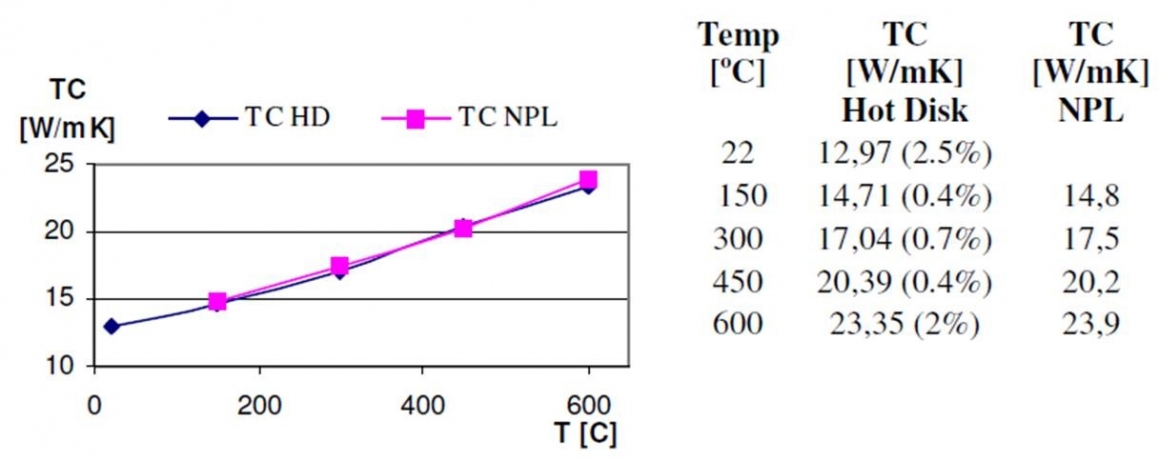

Inconel 600 标准品测试结果

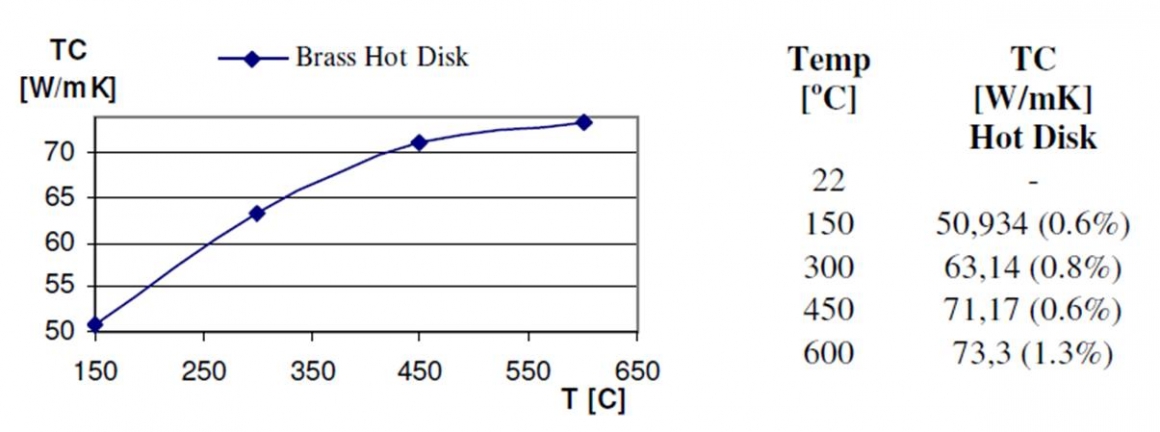

黄铜样品结果
结论说明
Hot Disk 的高温热传导测试法符合NPL所提供的全温度区段数值。可从全温度范围中标准偏差值都是偏低的情况判断，在此次测试中显现出Hot Disk 测试中高精准度的重复性。
若有任何技术问题或产品需求，欢迎与我们联络!
