X光影像-PST PST - Windows 8 触控面板测试利器

简介：根据NPD DisplaySearch发布的触控面板市场与技术分析报告(Touch Panel Market Analysis)中特别指出，Windows 8对于触控功能的强化，将为平板电脑与笔记型电脑的触控需求带来革命性的变化。触控面板模组在笔记型电脑与平板电脑上的产值将由2011年的29亿美元大幅成长至2015年的57亿美元。 (资料提供：电子工程专辑)

一、原理说明：
　　PST为可程控机器手臂触碰面板测试(Programmable Sensor Testing，故简称PST)。 PST可实现有关Windows 8硬体测试的各种量测方法，OptoFidelity所开发的Test Script 采用高阶Python程式语言做为开发介面，高阶可读性的程式代码让改动更能轻易掌握，功能强大的Python编译器(Interpreter)，程式完全不用经过编译的动作即可达成可即改即测。经由程式设定去灵活控制机械手臂的运行(手指驱动模组可提供单指、两指及多指等不同选择)，透过手指驱动模组模拟各种触控的操作行为，提供可复制的实验和数据，专业时序控制与资料撷取盒(PIT)，可达成与各类不同规格的触控面板控制IC做沟通,用以检验触碰产品设计功能性是否正确,同时可有效评估时间效能是否有达到要求。
其中独特的手指驱动模组设计，具有可量出手指触碰到萤幕时资料输出的时间延迟参数,另外手指驱动模组具有下压缓冲设计可避免伤害待测物,也可更换各式手指面积大小以及可选购自动更换手指装置。而专业时序控制与资料撷取盒(PIT)，具有支援双介面(I2C/SPI)、高相容性(可程控调整支持市面上多种触碰IC芯片)及同时透过电源供应器对量测耗电量量测。
  二、PST特点：

控 制 方 法	软体控制
面　板　种　类	可测试电阻式、电容式及光学式
手　臂　设　计	2轴、3轴及多轴(含旋转)
X, Y 轴行程	350 mm
手 臂 定 位 精 度	± 0.01 mm
手 指 力 量	标准模组可达0.1 Newton
保 护 功 能	具缓冲设计，不伤害玻璃或PET表面
手 指 外 径 规 格	3 ~ 12 mm
杂 讯 干 扰	无
支 援 系 统	Windows 7(已可支援到Windows 8)、Windows Mobile、Android
特 殊 功 能	1.可提供时间数据资料，测出产品反应时间的效能 2.具有温湿度控制的隔离室

三、量测材料及数据：

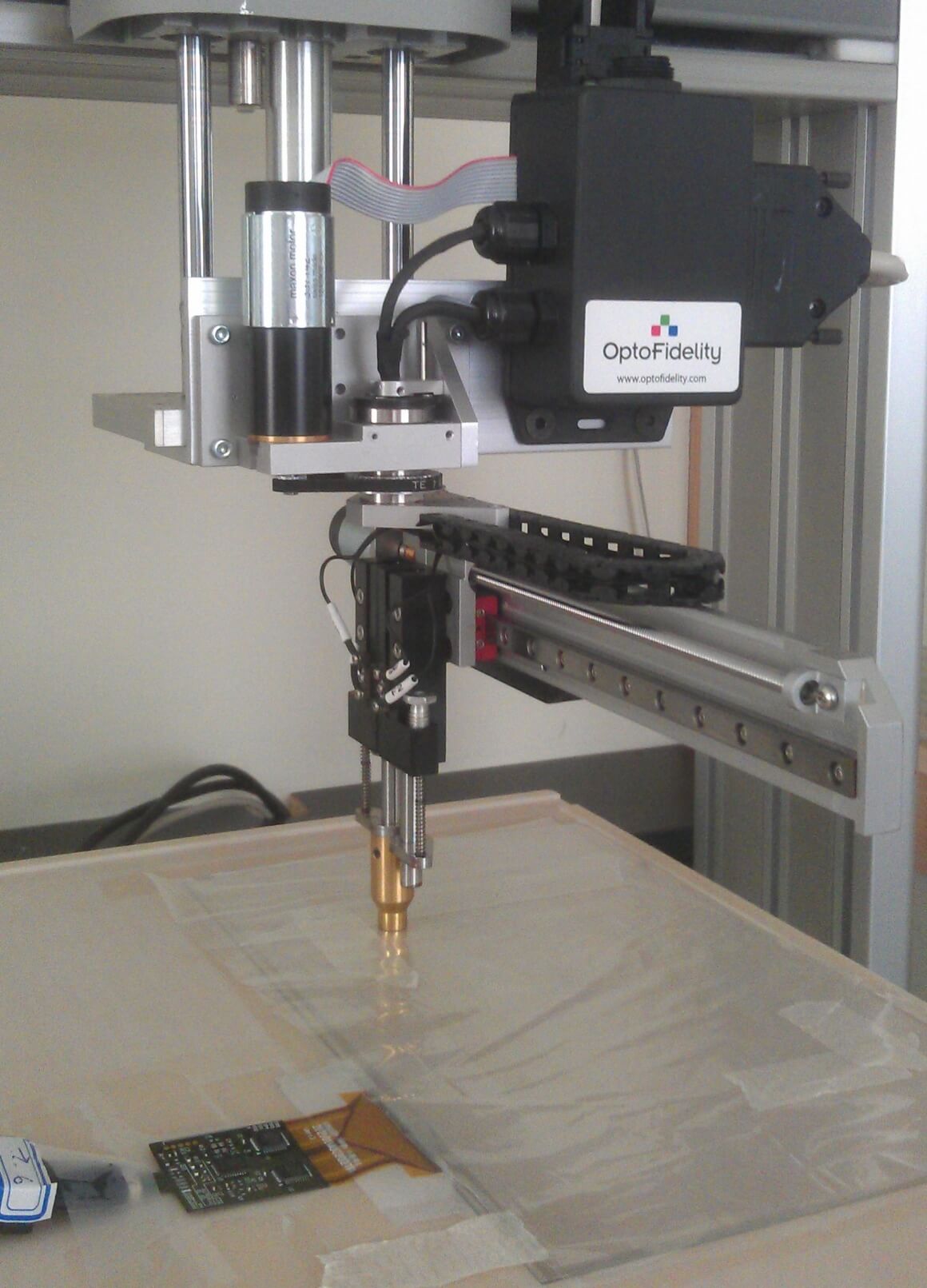

Ａ.样品：



Ｂ.测量条件：

使　用　方　法	可程控机器手臂触碰面板测试法
适　用　范　围	电阻式、电容式及光学式触控面板
手 指 外 径 规 格	10 mm
测　试　方　式	Swipe test

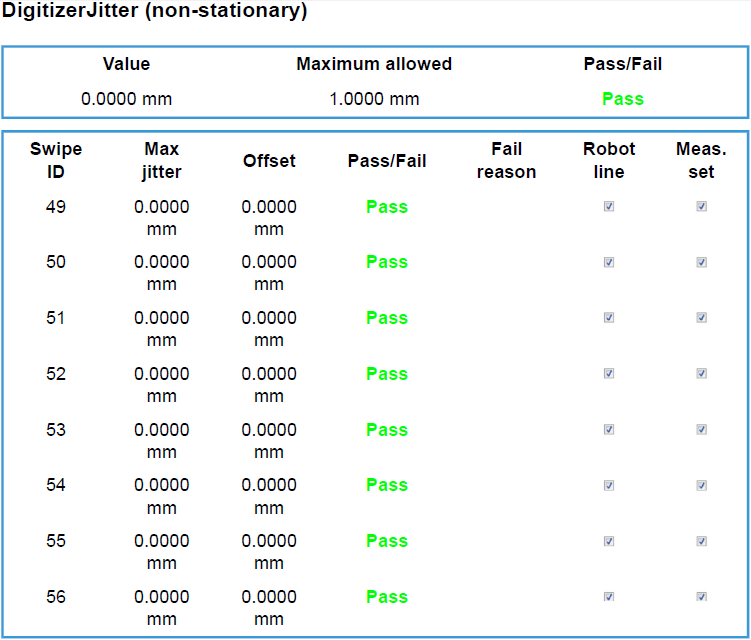

C.量测结果



完成即可得到抖动范围(Max jitter) 及偏移量(Offset)这二个数据，并且分析测试出来的数值是否为合格范围及错误原因。
四、测试分析图：

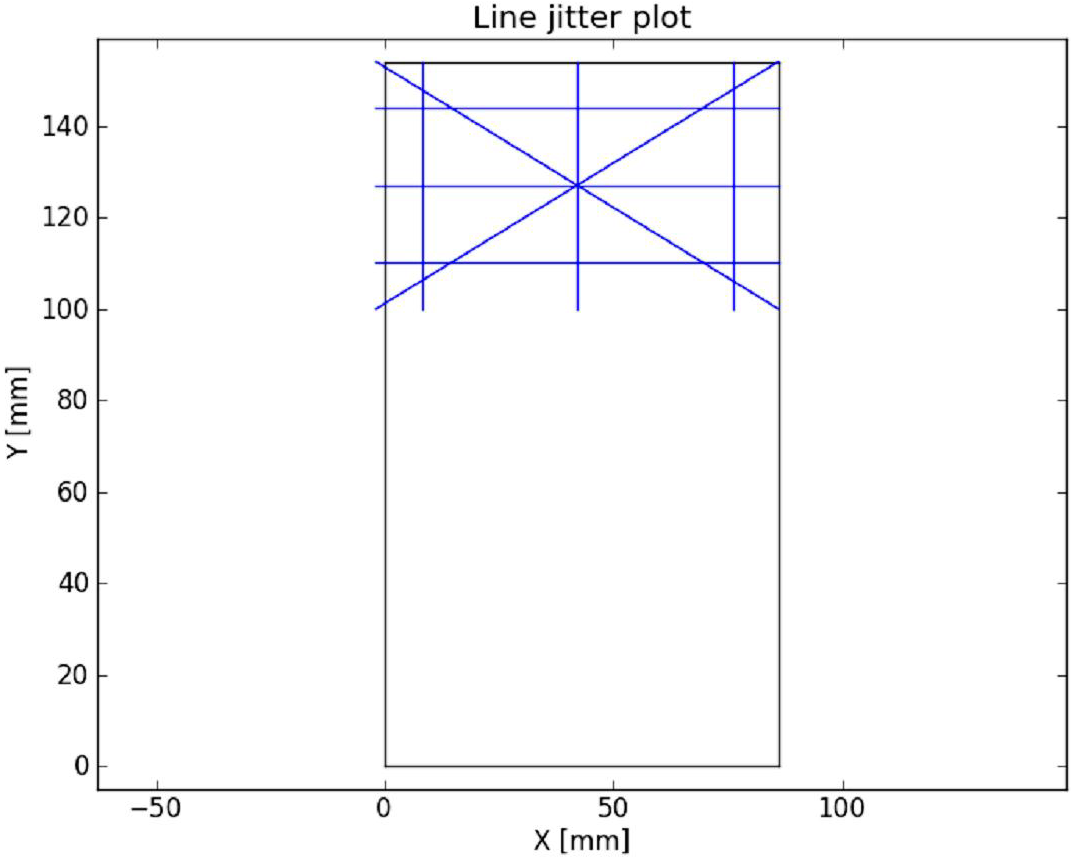

Line jitter plot [mm] – 可以知道在测试过程中，当手指擦过面板时，面板感应到的位置。此图可以判断样品感应到手指的接触是否在容许范围内受到感应。
  五、结论：
　　Windows 8 对于触控面板的操作手势设计，可以让使用者更方便的在windows系统下，透过手指在触控萤幕上进行简单及快速的操作。而PST它可以透过程式编辑设定模拟测试多种符合windows 8的操作手势，触控面板的模拟测试方式有5 Touch Point Minimum、Bezel、Digitizer Jitter、Input Separation、Noise Suppression、Physical Dimension、Physical Input Position、Reporting Rate、Response Latency、Touch Resolution。并经由专业时序控制与资料撷取盒(PIT)进行数据分析，检验触碰产品设计是否正确以及效能是否有达到要求。此外，在手指驱动模组可分为单指、两指与多指驱动模组设计，可精准地模拟出更人性化的操作环境，进行触控面板的测试。不论是在研发、品管及产线上，都可以更有效的提升工作效率及产品的品质。
