质谱仪-Mass GC/MS针对VDA规范进行车内VOCs检测
为了确保汽车、室内空气品质，已有许多针对挥发性有机化合物(Volatile Organic Compounds/VOCs)浓度与测试方法的规范，如: JASO M902, VDA-278,VDA-277, HJ/T 400-2007…等。除了使用顶空(Headspace)-GC/MS检测VOCs，面对需要高灵敏度的样品会采用热脱附进样(TD-GC/MS)，日本JASO M902就是采用样品袋法(sample bag)后再使用TD-GC/MS分析。由于TD-GC/MS需要较多的人力与花费，若采用高感度的多次顶空萃取方式，减少分析的手续也大幅改善传统顶空进样的缺陷。
一般材料/涂料VOC检测，由于样品体积小或是不需要很高的检测感度，通常会使用顶空进样再串联GC/MS检测。若样品尺寸过大，或是需要高感度的侦测极限，这时需要采用热脱附进样方式进行分析，而JASO M902, VDA-278等规范也是采用热脱附进样。热脱附装置是将样品加热所产生的气体连续通入特殊吸附管中，达到吸附与浓缩的目的，之后再加热脱附，将脱附的气体导入GC/MS分析(图一)。

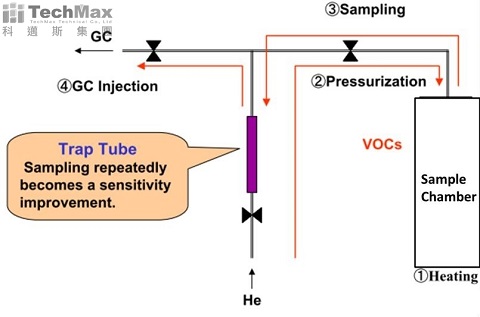

图一：TD-GC/MS运作方式
在TS67-0405和JASO M902中，是使用热脱附进样，但并非直接将样品置入热脱附装置中的样品室，而是先用样品袋法处理样品。
样品袋法是将样品放入大体积的采样袋，填充氮气或氦气之后密封，进行加热。加热过后，在将采样袋中的气体经由抽气装置导入脱附管中进行吸附，之后进行TD-GC/MS分析(图二)。

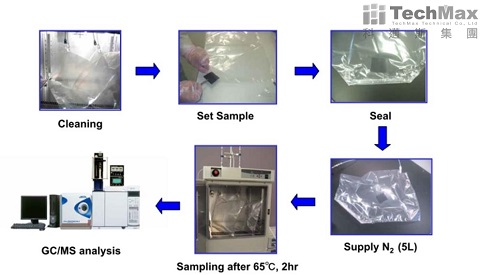

图二：Sample bag method-样品袋法流程
相较于传统顶空进样(Headspace),TD热脱附方式能够达到较高的灵敏度以及良好的再现性，但需要较多的设备和花费，因此若能提高顶空进的灵敏度以及解决再现性残留问题，就能以简便的顶空进样方式进行侦测。

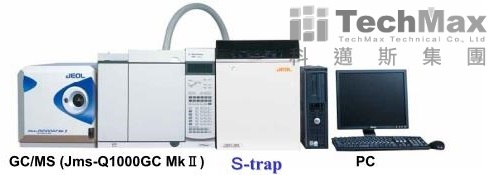

图三：使用JEOL Strap HS-GC/MS进行汽车篷顶材料VOCs检测
将汽车篷顶材料取下一小部分(约7mm2)，加热至65度，使用JEOL日本电子高感度顶空进样系统，进行HS-GC/MS检测(图三)。利用GC的分离，得到许多脱附的气体成分(图四)。由于高灵敏度的表现，低浓度的成分也能侦测与良好的再现性。除了定性分析，定量分析利用多次萃取(图五)也有一定的稳定性与准确度。

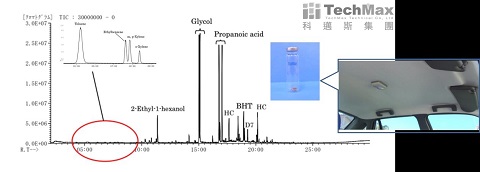

图四：经HS-GC/MS进行汽车篷顶材料VOCs检测后GC/MS图谱

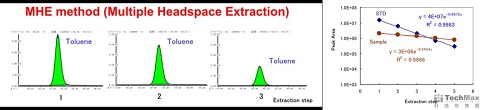

图五：多重顶空萃取法(MHE)-应用于甲苯定量的表现
VDA规范中，VDA-278采用TD热脱附法而VDA-277是使用顶空进样方式。两种进样方式都可以使用，通常为了高灵敏度与良好的再现性会采用TD法，但手续较为麻烦。现在使用高灵敏度与再现性良好的顶空进样(MHE)，则可以解决以上的问题，并得到良好的分析结果。
其他相關訊息
-
18 Nov.2024热分析-DMA 动态热机械分析仪DMA的多种夹具及模数(Modulus)差异与应用
-
11 Nov.2024X-ray影像-XRF 牙科医学中运用Evident Vanta (XRF)荧光元素分析仪说明
-
04 Nov.2024X-ray荧光-XRF Hitachi 桌上型XRF精确管控饰品中重金属三大优势
