经由TMA获得的材料特性信息对于各式产品的设计及制程却极为重要，举凡电子芯片封装、电路板、高分子材料、纤维染色到引擎的设计等，各种其尺寸会随温度而变化的产品，TMA都是不可或缺的重要仪器。
广泛的应用范围
TMA的施力范围从0.01mN 至 5.8N，能提供极广的样品种类分析，当然包括须施加较大力量的软化点测试，从单一纤维质到高密度复合材质皆可适用。对于加温过程尺寸变化非常高的样品，如纤维或薄膜等可以提供±5000 μm的位移范围，让仪器足以在尺寸变化极大的情况下进行连续性的监测与应用分析。
TMA 可以测得以下各项数据：- 杨氏系數 Young’s modulus
- 陶磁烧结 Sinterine
- 机械黏弹性质 Modulus / Viscosity & tan δ
- 压力復原 Stress-relaxation
- 应力应变 Stress-strain
- 潜变值 Creep
- 胶化时间 Gel time
- 剥離时间 Peeling time
- 收缩点 Shrinking
- 软化点 Softening
- 玻璃移转温度 Glass transition Temperature
- 膨胀系數 CTE (Coefficient of Thermal Expansion)
-

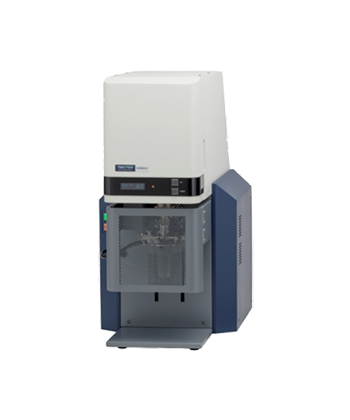

TMA 7100 Specification
■ Temperature Range：-170 to 600℃
■ Sample Cylinder：quartz, Metal
■ Probe：Quartz Expansion Probe
Quartz Penetration Probe
Quartz Cone Probe
Quartz Tension Probe
Quartz Bending Probe
Metal Tension Probe
Volume Expansion Accessory
■ Probe supporting method：Cantilever
■ Measurement range：+/- 5mm
■ RMS noise / sensitivity：0.005 um / 0.01 um
■ Load range / Resolution：+/- 5.8 N / 9.8 uN
■ Scanning rates：0.01 to 100℃/min
■ Maximum sample dimensions：Expansion, Penetration : 10 (Ø) x 25 (L) mm
Tension : 5(W) x 1(T) x 25(L) mm
■ Sample length：Automated measurement
■ Atmosphere：Air, Inert gas, Vacuum (to 1.3Pa), Swelling measurement, Humidity control measurement
■ Stress Control Mode：
Constant：+/- 5.8N
Constant rate loading：9.8 x 10-2 to 9.8 x106 mN/min
Sinusoidal loading：0.001 to 1Hz
Combination：Maximum 40 steps
■ Strain Control Mode：
Constant：+/- 5000um
Constant rate strain loading：0.01 to 106 um/min
Sinusoidal strain Control：0.001 to 1Hz
Combination：Maximum 40 steps
■ Gas purge control：Gas Controller, Mass Flow Controller
■ Cooling unit：LN2 Dewar Vessel, Auto LN2 Gas Cooling Unit, Electrical Cooling Unit, Auto air Cooling Unit
■ Dimensions：390 (W) x 550 (D) x 740 (H) mm -
CTE问题：尺寸安定性、复合材料、电路板剥离、封装、材质曲翘
软化问题：热塑性材料，锡铅合金材料
收缩问题：包装材料、薄膜、纤维
剥离时间、爆板时间：PCB板
