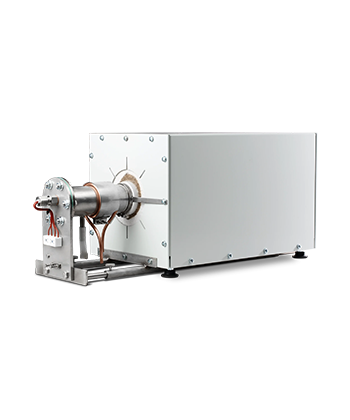

管腔开口位于管腔的右端，并包含专为管室定制的专用密封插入件，该密封插入件带有传感器夹具、样品支架和传感器电缆馈通件。样品架可容纳的最大样品尺寸为 40 毫米宽、70 毫米长和 12 毫米厚（针对感测器周围的两个样品件之一）。为了方便、安全地接触样品架，插入件配备了滑杆。此外，插件还有一个用于热电偶的连接埠（已包含在内）。然而，此温度计不用于管式炉的自动温度控制。它仅用于在使用 Hot Disk® 仪器进行测量之前记录样品附近的温度。管式炉可用于测试高达1000°C的样品，温度稳定性优于±0.5°C。最后，请注意，该炉有一个单独的控制单元。
管腔和插入件由不锈钢制成，靠近管室开口的管子具有集成的液体冷却盘管。它用于保护插入件和管之间的螺栓连接中的垫圈（用矽脂润滑）以及热电偶套圈和插入件的外部接线。对于冷却，我们建议使用我们根据要求提供的冷却器（冷却水循环器）。管室两端也设有气体端口。它们用于气体吹扫和气体连续流动。我们建议在温度超过 400°C 时使用惰性气体吹扫，在温度超过 800°C 时使用连续惰性气体流。这是为了最大限度地减少样品氧化并延长感测器的使用寿命。对于气体净化，套件中包含带接头的气体软管、与工作台固定装置的十字接头、安全阀、水龙头和压力表，并可根据要求提供旋转真空帮浦。对于气体连续流动，可提供包含带配件的冷却盘管的套件。此外，插入件的备用零件包括一根矽脂管、一个额外的垫圈和一个额外的热电偶套圈。
这种非分离式管式炉旨在与我们的裸露云母绝缘Hot Disk®感测器一起使用，透过压力与插入件的感测器固定装置安装并进行线接触。当然，如果腔室温度保持在 300°C 以下，则可以使用我们的 Kapton 绝缘 Hot Disk® 或 Hot Strip 感测器。
管式炉穿透 RS232 通讯穿透 Hot Disk 桌面应用程式自动控制。 Hot Disk 桌面应用程式可以程式设计为在多个腔室温度下使用 Hot Disk 仪器自动执行一系列测量。
-
恆溫箱
| 尺寸 |
|
| 直徑 |
50 mm |
| 長度 |
|
| 加熱長度（熱區） |
300 mm |
| 最大樣本量 |
|
| 厚度 |
12 mm（兩件相同的件之一） |
| 寬度 |
40 mm |
| 長度 |
70 mm |
| 冷卻系統 |
水循環 |
| 暖氣系統 |
多區加熱元件 |
| 溫度 |
|
| 最低限度 |
Room temperature |
| 最大限度 |
1000°C |
| 穩定 |
<±0.5°C |
一般的
| 電源電壓 |
200-240 VAC, 50-60 Hz, 1 Phase |
| 額定功率 |
6.5 A/1600 W |
| 輸入/輸出 |
RS232 connector (female) |
| 尺寸（高x寬x深） |
|
| 爐體（不含管） |
300 mm x 490 mm x 350 mm |
| 控制單元 |
380 mm x 340 mm x 230 mm |
| 附插入件的管 |
200 mm x 700 mm x 100 mm |
| 重量 |
|
| 爐體（不含管） |
19 kg |
| 控制單元 |
9 kg |
| 附插入件的管 |
6 kg |
| CE標誌 |
Yes |
