即放即测：无需人工对焦造成误差，测量结果更可靠；
测试速度快：3秒自动对焦，10秒钟完成50nm级极薄镀层的测量；
无标样测量：与以往的技术相比，薄膜FP软件得到进一步扩充，即使没有标准品也能精确测量；
多镀层测量：最多能够进行5层的多镀层样品测量；
广域图像观察：能将样品图像放大5到7倍，并对测量部位精确定位；
低成本：较以往机型价格降低了20%。

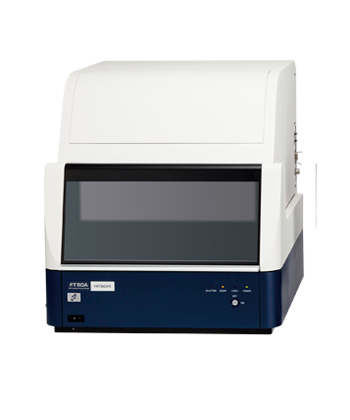

FT110A通过自动定位功能，仅需把样品放置到样品台上，就可在数秒内对样品进行自动对焦。由此，无需进行以往的手动逐次对焦的操作，大大提高了样品测量的操作性。
近年来，随着检测零件的微小化，对微区的高精度测量的需求日益增多。SFT-110实现微区下的高灵敏度，即使在微小准直器(0.1、0.2mm)下，也能够大幅度提高膜厚测量的精度。
同时，FT110A还配备有新开发的薄膜FP法软件，即使没有厚度标准物质也可进行多达5层10元素的多镀层和合金膜的测量，可对应更广泛的应用需求。
可从最大250×200mm的样品整体图像指定测量位置，另有机仓开放式机种，可对600×600mm的大型印刷线路板进行测量
低价位也是FT110A的特点，与以往机型相比，既提高了功能性又降低20%以上的价格。查看其它膜厚仪：http://www.techmaxasia.com/products/detail/6
膜厚仪作为可靠的品管工具，可针对半导体材料、电子元器件、汽车部件等的电镀、蒸镀等的金属薄膜和组成进行测量管理，可保证产品的功能及质量，降低成本。
FT110A可降低成本如下：
*节省材料费
全球资源紧缺已是大势所趋，企业的材料费也是节节攀高；尤其是表面处理工作中所用到的贵金属更是一涨再涨，比如众如周知的黄金Au已从十几年前的百余元每克上涨到三百多元，以印刷电路板厂每年产量几十万套为例，根据业界经验如果能更好控制镀层厚度，企业每年可节约上千万的费用。
*减少工期(作业人工)
通过X射线仪来评价，管理产品可以轻松知晓产品能发挥最大功能时的最小镀层厚度，从而避免重复电镀造成的电费和人工费的流失。
*减少修理，修补等产生的制作费用
通过X射线仪可避免镀层不均或太薄造成的质量问题，以及后续的返工造成的费用。
科迈斯科技，提供最优秀的产品，助您应对各种环境管制，提升产品质量！
-
| 项目 |
描述 |
|
项目 |
描述 |
| 测量元素 |
原子序号22（Ti）~83(Bi) |
|
镀层测试软件 |
薄膜FP法 |
| X射线管 |
管电压：50KV 管电流：1mA |
薄膜检量线法 |
| 检测器 |
比例计数管 |
测量功能 |
自动测量、中心搜索 |
| 准直器 |
0.1mmΦ, 0.2mmΦ |
定性功能 |
KL标记线、对比显示 |
| 影像窗口 |
CCD摄像机（带倍率放大功能） |
安全功能 |
样品门安全防护机构 |
| X-ray Station |
计算机+19英寸液晶显示器 |
使用电源 |
100~240V/15A |
| 样品台移动量 |
250（X）×200（Y）mm |
样品最大高度 |
150mm |
