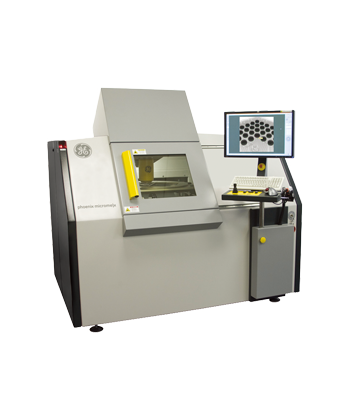

奈米级超高分辨率检测系统 产品型号：Nanomex
#非破坏性分析X-RAY
-
- 满足最高检测要求，如半导体和SMT的高精密封装产品。
- 高功率nm焦点管(4合1)，实现从nm分辨到高功率多种应用。
- 可配高清晰分辨的数字影像系统，400万画素实时数字图像。
- 180 kV/ 15W的高功率微聚焦管具有高达200nm的细部检测能力。
- 经由优秀的实时双视野图像增强器技术（数字图像链和自动恒温的数字检测器，可达每秒30帧）。
- 先进的射线能量稳定技术。
- 高放大倍率，下倾斜视角达70度。
- 自动检测BGA、CSP、QFP、PTH等焊点与空隙分析，弯曲度计算。
- 维修率低，寿命长，开放式nanofocus®光管。
- 人体工学设计，操作更简便。
- 高度的可再现性。 可升级到nanoCT®系统
选配：- 基于高分辨率自动化X射线检测(μAXI)，xact软件模块可方便快速的CAD以达到极高的缺陷覆盖率，并具有高放大倍率和高度可再现性。
- 高动态恒温GE DXR数字检测器可侦测30 FPS（每秒30帧）的清晰实时影像。
- 10秒内的3D CT扫描功能。
- 高达2倍的速度在相同的高影像质量等级的钻石|窗口作为一个新的标准的数据撷取
-
设备规格 内容说明 最大管电压 180 kV 最大功率 20 W 细部检测能力 高达0.2 μm 最小焦物距 0.3 mm 最大3D像素的分辨率
(取决于对象的大小)< 1 µm 几何倍率(2D) 高达1970倍 几何放大倍率(3D)3 00倍 最大目标尺寸(高 x 直径) 680 mm x 635 mm / 27" x 25" 最大目标重量 10 Kg / 22 磅 图像链 200万像素的数字图像链 操作 5轴的样品方向移动操作(X、Y、Z、R、T) 2D X射线成像 可以 3D CT扫描 可以(选配) 系统尺寸 1860 mm x 2020 mm x 1920 mm (73.2” x 79.5” x 75.6”) 系统重量 2600 Kg / 5070 磅 辐射安全 - 全防辐射安全机柜，依据德国ROV和美国性能标准21 CFR 1020.40 (机柜X-Ray系统)。
- 辐射泄漏率：从机台壁的10cm处测量 <1.0µSv/h。
